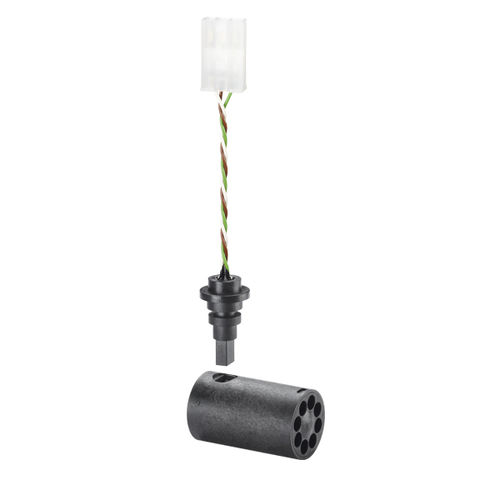

Débitmètre à turbine VTY 20
pour eauDN20 - 3/4"en ligne

débitmètre à turbine
débitmètre à turbine
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à turbine
Fluide
pour eau
Diamètre de tuyauterie
DN20 - 3/4"
Montage
en ligne
Matériau
en acier inoxydable
Application
pour le traitement des eaux
Autres caractéristiques
compact
Débit volumique

Min: 1 l/min
(0,3 us gal/min)

Max: 60 l/min
(15,9 us gal/min)

Température de process

Min: 0 °C
(32 °F)

Max: 90 °C
(194 °F)

Pression de process

16 bar
(232,06 psi)

Précision

1 %

Répétabilité

1 %

Description

Faible dispersion en série, fréquence d'impulsion fixe haute précision de mesure faible usure et durée de vie extrêmement longue grâce à des roulements de haute qualité dimensions compactes, éprouvées dans de nombreuses applications de grandes séries Les capteurs de débit Push-in de type VTY20 ont été spécialement conçus pour être installés dans des raccords et se caractérisent par une intégration simple et peu encombrante dans le système. Les applications typiques de ces capteurs de débit sont dans les domaines suivants : - la détection de robinets d'eau potable - traitement de l'eau - détection des fuites Le capteur de débit push-in se compose de deux éléments : un module push-in à turbine et un capteur à effet Hall. Cette conception est la clé d'une installation peu encombrante. Un palier en saphir de haute qualité assure une longue durée de vie au système de mesure et permet de mesurer de petits débits à partir d'un litre par minute grâce à de faibles vitesses de démarrage - faible dispersion de la série, taux d'impulsion fixe - haute précision de mesure - faible usure et durée de vie extrêmement longue grâce à des roulements de haute qualité - dimensions compactes - testés dans de nombreuses applications en grande série Le liquide qui s'écoule dans le capteur de débit de la turbine est divisé en jets partiels par l'aubage. Ceux-ci frappent le rotor uniformément depuis différentes directions et le font tourner. La vitesse du rotor est alors convertie en un signal d'impulsion électrique (fréquence) : Le rotor est équipé d'aimants, un capteur à effet Hall détecte le mouvement de rotation. Un signal de fréquence proportionnel au débit (signal carré) est disponible. Grâce à l'uniformité du flux vers le roulement, les forces s'annulent largement et l'usure est réduite au minimum.

---
