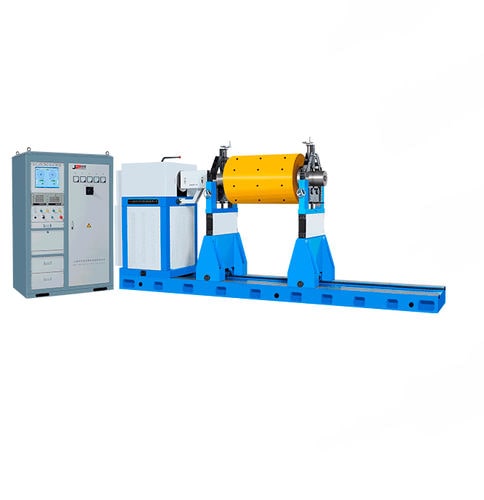

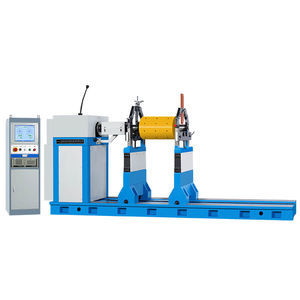

machine à équilibrer horizontale / dynamique / pour rouleau de convoyeur / pour ventilateurs
PHW-15000/20000/30000 Shanghai Jianping Dynamic Balancing Machine

{{requestButtons}}

Caractéristiques

  • Orientation:

    horizontale

  • Type:

    dynamique

  • Applications:

    pour rouleau de convoyeur, pour ventilateurs, pour rotor de moteur électrique, pour grandes pièces, pour pompe, pour soufflante, pour applications aéronautiques, pour moteur, pour arbre d'hélice, pour roue de turbine, pour rotor

  • Autres caractéristiques:

    de haute précision, équilibrage sur deux plans, modulaire, d'automobile, universelle, lourde

  • Charge sur rotor:

    20000, 30000

  • Vitesse de rotation:

    Min: 127 rpm (797.96 rad.min-1)

    Max: 1374 rpm (8633.1 rad.min-1)

Description


Machines de équilibrage communes universelles d'entraînement

1. Les parenthèses conçues spéciales peuvent effectivement transmettre la force mécanique
2. Le capteur durable et fiable possède la sensibilité élevée
3. Le calibrage permanent apporte de grande précision
4. Conduit par l'accouplement universel, transmettez la puissance solidement
5. Applicable aux rotors qui ne peuvent pas être conduits par la ceinture ou avoir besoin de pouvoir étendu
6. Système de mesure électrique avancé et interface homme-machine amicale
Les séries 7.PHW s'appliquent pour le ventilateur, le grand moteur, la pompe, la centrifugeuse, le rouleau en caoutchouc, le cylindre sécheur, le moteur à combustion interne etc.

Applicable à de grands objets

Données techniques d'un coup d'oeil :PHW-10000H PHW-15000 PHW-20000 PHW-30000
Portée de masse de l'objet (kilogramme) :10000 15000 20000 30000
Max Diameter de l'objet (millimètre) : Φ2400 Φ2800 Φ2800 Φ3000
Distance entre deux incidences de soutien (millimètre) :Minute de la minute 320 450 minute 500 de la minute 450
Portée de diamètre de journal de l'objet (millimètre) : Φ60~400 Φ60 ~400 Φ60~400 Φ80 ~500
Max Distance entre la bride d'entraînement et le bon support de roulement (millimètre) :4000 4200 5200 6000
Vitesse de rotation de la vitesse principale de Stepless de l'axe (r/min)
règlement 195 336 561,
916,13744) 195 336 561,
916,13744) 127 218 365,
596,895,11044)
Puissance de moteur (kilowatt) :221) 301) 551) 751)
Couple de l'axe commun universel (N·m) :2250 2250 5000 7800
Longueur du lit (millimètre) :5500 6000 7000 8000
Min Achievable Residual Unbalance Amount ≤2g (emar)· mm/kg ≤2g· mm/kg ≤2g· mm/kg ≤2g· mm/kg

1) Conversion de fréquence
2) Peut s'ajouter à 75-180
3)Peut s'ajouter à 120~240
4)Règlement de vitesse de Stepless
