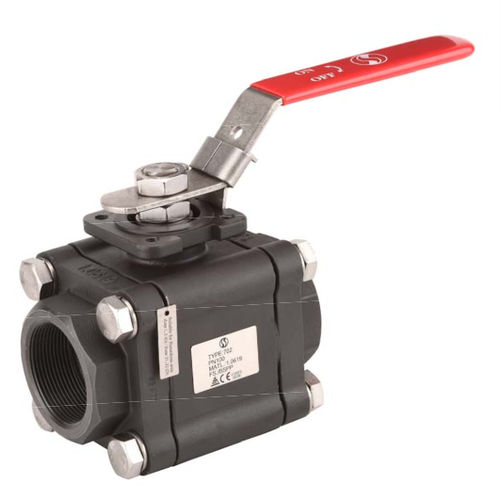

Vanne à boisseau sphérique 702 series
à levieravec volanthydraulique

vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier, avec volant, hydraulique
Fonction
de distribution
Media
pour air comprimé
Corps
3-pièces, à souder, en acier au carbone, en PTFE, en graphite, en PEEK
Application
pour l'industrie chimique, pour applications pétrolières, pour applications pharmaceutiques
Autres caractéristiques
ISO, à passage intégral, haute température, antistatique, ATEX, sécurité feu
DN

Max: 2 in

Min: 0,25 in

Pression

100 bar, 140 bar
(1 450,4 psi, 2 030,5 psi)

Température

Max: 220 °C
(428 °F)

Min: -20 °C
(-4 °F)

Description

Corps Acier A216 WCB - Sphère inox CF8M - Presse étoupe Graphite - Sièges PTFE chargés carbone - Passage intégral Axe inéjectable - Poignée cadenassable ou Volant ovale - Platine ISO 5211 - Sécurité feu AP607 Système antistatique - Tirants noyés - Classe 600 - Haute température - Bille pleine Robinet à tournant sphérique 3 pièces acierà tirants noyés passage intégralpour le sectionnement de fluides dans les réseauxchimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé.Robinet avec certification sécuritéfeu ISO 10497 et API 607 permettant de diminuer les risques en cas de feu.L’étanchéité est assurée par un presse étoupe graphite et des joints PTFE chargé verre à l’axe et pardes sièges en PTFE chargé carbone.Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22notamment grâce au système antistatique.Commande par levier cadenassable, en option, commandepossible par volant ovale ou avec rehausse.Le robinet peut être commandé par un actionneur monté laplatine ISO 5211. CARACTERISTIQUES : •Passage intégral •Axe inéjectable •Presse étoupe avec rattrapage de jeu par rondelles élastiques •Système antistatique du DN8 au 10, double système antistatique (bille entre axe-corps et axe-sphère) du DN15 au 50 •Sécurité feu suivant ISO 10497: 2010 et API 607 V.6 •Poignée cadenassable •Volant ovale et réhausse( en option ) •Motorisable ( Platine ISO 5211 ) •Tirants noyés •Classe de pression 600lbs •Joints de siège haute température PEEK en option •Traitement de surface par phosphatation
