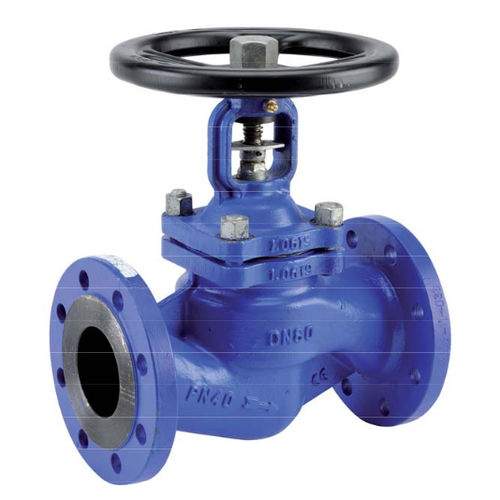

Vanne à soupape 475 series
avec volantde distributionpour hydrocarbures

vanne à soupape
vanne à soupape
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à soupape
Actionnement
avec volant
Fonction
de distribution
Media
pour hydrocarbures, pour vapeur
Corps
à bride, en fonte, en inox, en acier au carbone, en graphite
Application
de chauffage
Autres caractéristiques
avec soufflet d’étanchéité
DN

Max: 200 mm
(7,874 in)

Min: 15 mm
(0,591 in)

Pression

40 bar
(580,2 psi)

Température

Max: 400 °C
(752 °F)

Min: -200 °C
(-328 °F)

Description

Série 475 - Robinet à soupape - Corps Acier à soufflet Inox - A brides PN25/40 Corps Acier A216 WCB - Clapet Inox 420 - Siège Inox - Soufflet Inox 316Ti - Presse étoupe Graphite Tige et volant non montants tournants - Chapeau et presse étoupe boulonnés - A brides RF PN25/40 - Commande par volant fonte - Peinture bleue RAL 5002 CARACTERISTIQUES : • Respecter le sens de passage ( indiqué par une flèche sur le corps ) • Tige non montante • Chapeau et presse étoupe boulonné • Soufflet inox • Clapet avec système d’équilibrage en DN200 • Siège rapporté embouti dans le corps • Système anti-rotation évitant les risques de torsion du soufflet • A brides R.F. PN40 ( sur demande à brides CPCU SEM-SEF) • Peinture bleue RAL 5002 épaisseur 40μ UTILISATION : • Fluides non corrosifs et non toxiques, vapeur, hydrocarbures, fluides caloporteurs • Température mini et maxi admissible Ts : - 20°C à + 400°C • Pression maxi admissible Ps : 40 bars ( voir courbe ) •∆p 20 bars maxi en DN125, 15 bars maxi en DN150, 19 bars maxi en DN200 • Maintenir la tige graissée
