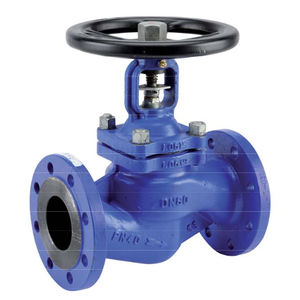

Vanne à soupape 476 series
avec volantde distributionpour vapeur

vanne à soupape
vanne à soupape
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à soupape
Actionnement
avec volant
Fonction
de distribution
Media
pour vapeur
Corps
à bride, en fonte, en inox, en graphite
Application
de chauffage
Autres caractéristiques
avec soufflet d’étanchéité
DN

Min: 15 mm
(0,591 in)

Max: 200 mm
(7,874 in)

Pression

16 bar
(232,1 psi)

Température

Min: -10 °C
(14 °F)

Max: 350 °C
(662 °F)

Description

Série 476 - Robinet à soupape - Corps Fonte à soufflet inox - A brides PN16 Corps Fonte EN GJS400-18 - Clapet Inox 420 - Siège Inox - Soufflet Inox 316Ti - Presse étoupe Graphite Tige et volant non montants tournants - Chapeau et presse étoupe boulonnés - A brides RF PN16 - Commande par volant fonte - Peinture argent RAL 9006 CARACTERISTIQUES : • Respecter le sens de passage ( indiqué par une flèche sur le corps ) • Tige non montante • Chapeau et presse étoupe boulonné • Soufflet inox • Clapet avec système d’équilibrage en DN200 • Siège embouti dans le corps • Système anti-rotation évitant les risques de torsion du soufflet • A brides R.F. PN25 jusqu’au DN50, PN16 au-delà • Peinture couleur argent RAL 9006 épaisseur 40μ UTILISATION : • Fluides courants compatibles du groupe 2 • Température mini et maxi admissible Ts : - 10°C à + 350°C • Pression maxi admissible Ps : 25 bars jusqu’au DN50, 16 bars au-delà ( voir courbe ) •∆p 16 bars maxi en DN125, 15 bars maxi en DN150, 16 bars maxi en DN200 • Maintenir la tige graissée •Vapeur : 10 bars maximum
