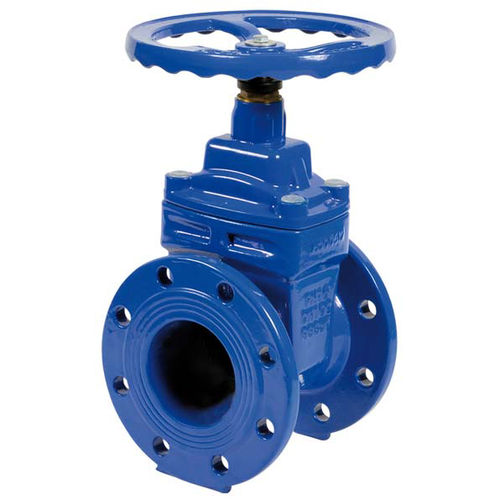

Vanne à opercule 180 series

avec volantde distributionpour l'eau

Série 180 - Vannes à opercule caoutchouc F4 - FSH - Corps Fonte - Opercule EPDM - A brides - PN10-16 Corps Fonte EN GJS-500-7 - Opercule Fonte EN GJS-500-7 revêtu EPDM - Etanchéité par triple joints toriques NBR Tige et volants non montants tournants - Fermeture sens horaire - A brides RF PN10 ou PN16 - Commande par volant fonte ou carré d'ordonnance fonte Passage total et intégral - Ecartement suivant norme DIN 3202 F4 CARACTERISTIQUES : •Passage total et intégral •Tige non montante inox •Fermeture sens horaire •Patins de glissement ( facilitant le coulissement de l’opercule )jusqu’au DN200 •Opercule fonte entièrement revêtu EPD Mou NBR •Absence de zones de rétention •Talon de positionnement •Joint de chapeau pleins trous en NBR •Protection de vis de chapeau •Etanchéité par triple joints toriques NBR •Possibilité de changer les joints d’étanchéité à l’axe sous pression à partir du DN80 •Peinture époxy couleur RAL 5005 épaisseur 250 μm •Pare poussière sur la tige •A brides R.F. PN10/16 UTILISATION : •Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation •Température mini et maxi admissible Ts : -10°Cà + 70°C •Pression maxi admissible Ps: 16barspour modèles à brides PN16 jusqu’au DN400 •Pression maxi admissible Ps: 10barspour modèles à brides PN10 du DN200 au 1000
