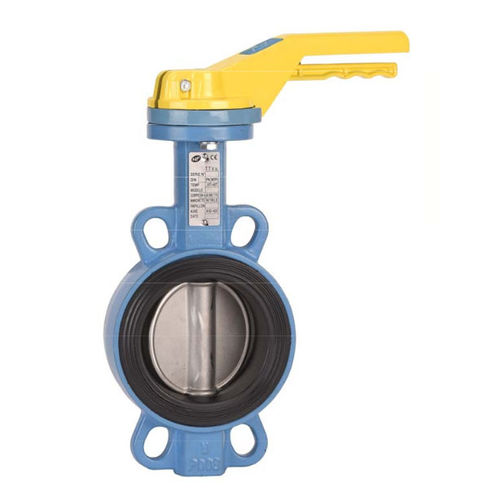

Vanne papillon 1141 series
à levierpour gazwafer

vanne papillon
vanne papillon
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
papillon
Actionnement
à levier
Media
pour gaz
Corps
wafer, verrouillable, avec revêtement, IP65, en fonte, en inox, en EPDM
Autres caractéristiques
ISO
DN

Min: 40 mm
(1,575 in)

Max: 200 mm
(7,874 in)

Pression

5 bar
(72,5 psi)

Température

Min: -20 °C
(-4 °F)

Max: 60 °C
(140 °F)

Description

Série 1141 - Robinet à papillon - Gaz Corps Fonte EN GJS500-7 - Papillon Inox / Fonte - Manchette NBR Oreilles de centrage ( Wafer ) - NF ROBGAZ - Col long pour calorifuge - Platine ISO 5211 Axe traversant - Manchette en queue d'aronde démontable - Poignée 9 positions cadenassable jusqu'au DN200 Poignée non cadenassable blocable en toutes positions du DN250 au DN300 - Peinture Rilsanisée RAL 5024 Commande possible par réducteur à volant - Réhausse du col 75 mm et carré de manoeuvre en option CARACTERISTIQUES : • Col long pour calorifuge • Motorisable ( platine ISO 5211 avec montage direct ) • Oreilles de centrage • Montage entre brides PN10/16 et Class 150 (PN20) •Certificat NF ROBGAZ • Axe traversant • Manchette en queue d’aronde démontable • Papillon inox jusqu’au DN100 inclus et fonte revêtu époxy +/- 40 microns du DN125 au 200 • Poignée 9 positions , cadenassable • Peinture rilsanisée couleur RAL 5024 épaisseur 250-300 microns UTILISATION : •Fluide : Gaz •Température mini et maxi admissible Ts : - 20°C à + 60°C •Pression maxi admissible Ps : 5 bars ( Classe MOP 5 )
