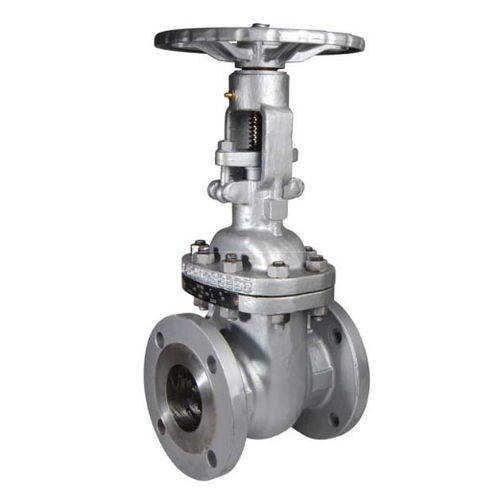

Vanne à opercule 143 series
avec volantde distributionpour l'eau

vanne à opercule
vanne à opercule
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à opercule
Actionnement
avec volant
Fonction
de distribution
Media
pour l'eau, pour fuel, de pétrole, pour gaz, pour vapeur
Corps
à bride, en acier au carbone, en graphite, en matière moulée
Application
pour l'industrie chimique, pour applications pétrolières, d'eau, pour l'industrie gazière
Autres caractéristiques
à passage intégral, ATEX
DN

Max: 600 mm
(23,622 in)

Min: 50 mm
(1,969 in)

Pression

20 bar
(290,1 psi)

Température

Max: 425 °C
(797 °F)

Min: -29 °C
(-20 °F)

Description

Série 143 - Robinet vanne à opercule - Acier A216 WCB - A brides Class 150 PN20 - TRIM8 Corps acier A216 WCB - Opercule acier A216 WCB revêtu inox 13Cr - Siège ASTM A105 revêtu Stellite Gr.6 - Presse étoupe Graphite Tige montante - TRIM 8 - Passage intégral - Chapeau boulonné Robinet vanne à opercule acierTRIM8à brides Class 150 PN20 passage intégral pour le sectionnement de réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières et gaz.Tige montante non tournanteavec opercule 1 pièce flexible.L’étanchéité est assurée par un presse étoupe graphite et un joint de chapeau inox+graphite.Robinet avec certification sécuritéfeu API 6FA permettant de diminuer les risques en cas de feu.Compatiblepour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 CARACTERISTIQUES : •Passage intégral •Tige montante non tournante •Sécurité feu API 6FA •Volant de manœuvre fixe non montant •Opercule 1 pièce flexible •A brides R.F. class 150 PN20 •Acier moulé •Chapeau et presse étoupe boulonné •½ stellite ( Trim 8 , sièges stellités ) •Peinture couleur grise RAL 7001, épaisseur 60 μm •ATEX UTILISATION : •Réseaux d’eau, gasoil, vapeur, pétrochimie, industries pétrolières, gaz •Température mini et maxi admissible Ts : -29°Cà + 425°C •Pression maxi admissible Ps : 20bars •Ne convient pas pour le passage de racleur •Resserrage du Presse étoupe à chaud
