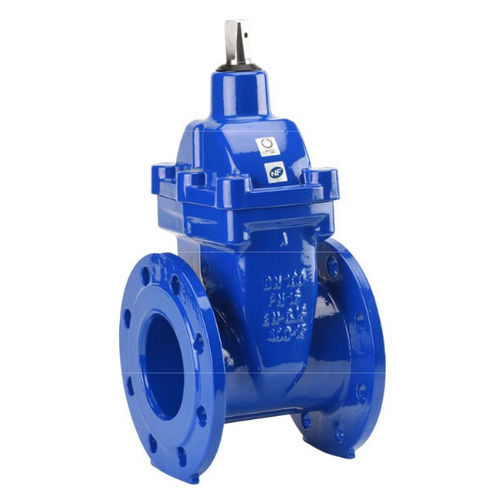

Vanne à opercule 186 series
avec volantà brideen fonte

vanne à opercule
vanne à opercule
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à opercule
Actionnement
avec volant
Corps
à bride, en fonte
Autres caractéristiques
à passage intégral, normalement fermée, avec joint d'étanchéité
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Pression

16 bar
(232,1 psi)

Température

Min: -20 °C
(-4 °F)

Max: 70 °C
(158 °F)

Description

Série 186 - Vannes à opercule caoutchouc NF F4 - FSH - Corps Fonte - Opercule EPDM - A brides - PN10-16 - Axe Nu Corps Fonte EN GJS-500-7 - Opercule Fonte EN GJS-500-7 revêtu EPDM - NF 197 - Etanchéité par triple joints toriques NBR Tige et volants non montants tournants - Fermeture sens horaire - A brides RF PN10 ou PN16 - Commande par volant fonte ou carré d'ordonnance fonte Passage total et intégral - Ecartement suivant norme DIN 3202 F4 CARACTERISTIQUES : • Passage total et intégral • Tige non montante inox avec filetage forgé • Fermeture sens horaire ou antihoraire • Patins de glissement ( facilitant le coulissement de l’opercule ) • Opercule fonte entièrement revêtu EPDM • Absence de zones de rétention • Talon de positionnement • Joint de chapeau pleins trous en EPDM • Protection de vis de chapeau • Etanchéité par triple joints toriques EPDM • Boite à joint démontage sous pression • Revêtement anticorrosion époxy couleur RAL 5005 épaisseur 250 μm certifié GSK • Pare poussière sur la tige • A brides R.F. PN10/16 UTILISATION : • Pour réseaux d’adduction d’eau, assainissement, traitement des eaux et irrigation, eau potable • Température mini et maxi admissible Ts : - 20°C à + 70°C • Pression maxi admissible Ps : 16 bars
