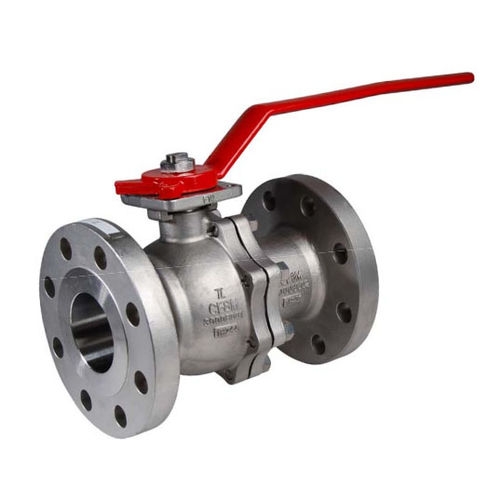

Vanne sécurité feu 769 series
à boisseau sphériqueà levierde distribution

vanne sécurité feu
vanne sécurité feu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Fonction
de distribution
Media
pour l'eau, pour air comprimé
Corps
à bride, en acier inoxydable, en PTFE
Application
pour l'industrie chimique, pour chauffage, pour applications pétrolières, pour platine ISO
Autres caractéristiques
ISO, à passage intégral, antistatique, à levier verrouillable, ATEX, sécurité feu
DN

Min: 15 mm
(0,591 in)

Max: 200 mm
(7,874 in)

Pression

50 bar
(725,2 psi)

Température

Min: -50 °C
(-58 °F)

Max: 230 °C
(446 °F)

Description

Série 769 - Robinet à tournant sphérique - A brides Split body inox Class 300 PN50 - Platine ISO - Sécurité Feu - Sièges PTFE - Poignée fonte - Gamme ICP Corps et Sphère inox ASTM A351 CF8M - Presse étoupe Graphite + Joint d'axe FKM - Sièges PTFE pur - A brides RF Class 300 PN50 - Passage intégral - Axe inéjectable - Poignée cadenassable - Platine ISO 5211 - Sécurité feu ISO 10497-2004 Emission fugitives ISO 15848-1 - Système antistatique - Trou de dégazage dans la sphère CARACTERISTIQUES : • Passage intégral • Axe inéjectable •Siège PTFE pur TFM1600 ( PMD FF ) • Poignée cadenassable •Motorisable ( Platine ISO 5211 ) •Modèle 2 pièces ( Split body ) •A brides Class 300 (PN50) R.F. • Système antistatique •Sécurité feu ISO 10497 : 2004 •Emissions fugitives EN 15848-1 : 2006 •Etanchéité de l’axe par presse étoupe Graphite + joint torique FKM •Trou de dégazage dans la sphère ( au niveau du contact avec l’axe pour éviter une surpression dans la sphère ) UTILISATION : •Produits chimiques, industries pétrochimiques, installations hydrauliques, chauffage, distribution air, eau •Température mini et maxi admissible Ts : -50°C à + 230°C •Pression maxi admissible Ps : 50 bars ( voir courbe ) •Tenue au vide 10-² torr •Air comprimé à température ambiante : 8 bars maximum •Vapeur : 12 bars maximum

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de SFERACO
