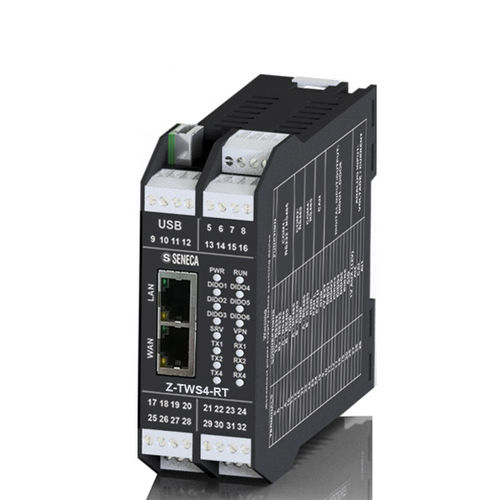

Le contrôleur multifonction Z-TWS4 est un dispositif modulaire moderne tout-en-un doté d'une grande connectivité. Cette unité centrale combine des tâches d'automate programmable basées sur la plate-forme softLPLC de Straton IEC 61131-3 avec des fonctionnalités de serveur web, d'enregistreur de données, de commande à distance, de téléservice et de gestion de l'énergie (conformément aux protocoles IEC 60870-101/104, IEC 61850). Le contrôleur peut être utilisé avec différentes architectures et configurations en fonction de la complexité du système et des exigences matérielles.
Le Z-TWS4 est un système de contrôle avancé avec 4 E/S intégrées, 1 port CAN, 4 ports série, 2 ports USB, un double port Ethernet. Cette unité centrale est conçue pour l'automatisation des usines (Straton - Soft PLC IEC 61131-3) et les applications de gestion de l'énergie (grâce aux protocoles IEC 60870-5- 101, IEC 60870-5-104, IEC 61850). Z-TWS4 est également une unité centrale basée sur Linux conçue pour les applications d'acquisition de données et de contrôle.
Isolation - 1.500 Vac
Température de fonctionnement - -20..+65°C
CPU - 32 bit
Mémoire Flash (données) - 1 GB
RAM / FeRAM - 64 MB
Programmation PLC - IEC 61131 (Straton) avec les bibliothèques correspondantes
Indicateurs LED d'état - Alimentation
Exécution
DIDO (état DI/DO)
DO (état DO)
RCD (connexion à distance)
VPN (VPN en cours)
LAN/WAN (LAN/WAN o Changement de mode de fonctionnement)
SERV (Connexion de service VPN BOX)
RX2-4
TX2-4
ETH1/2 (connexion Ethernet)
ETH1/2 (trafic Ethernet)
Connexions - 6 bornes amovibles à 3 voies, pas de 5,08 mm pour câble jusqu'à 2,5 mm2
1 IDC10 à l'arrière
1 connecteur amovible à 4 broches
1 emplacement pour carte micro SD
2 connecteurs Ethernet RJ45
1 connecteur USB
Ports Ethernet - 2 RJ45 10/100 Mbps
---
