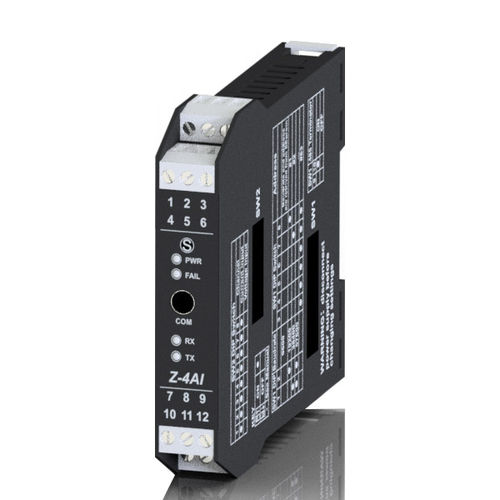

Module d'entrée analogique Z-4AI

RS-485Modbus RTUde courant

Le Z-4AI est utilisé pour interfacer des entrées analogiques (tension ou courant, également avec une gamme bipolaire) avec le système Modbus. Le module est capable d'alimenter les 4 boucles de courant en même temps, ce qui est très utile pour les capteurs à 2 fils car le câblage ne nécessite pas d'alimentation externe. Il s'agit d'un esclave ModBUS qui peut être couplé à n'importe quel dispositif maître ModBUS. Une isolation galvanique à 3 voies entre les circuits d'alimentation // d'entrée // RS485 assure l'intégrité de vos données. Alimentation : - 10..40 Vdc ; 19..28 Vac (50-60 Hz) Alimentation des transducteurs : - 13 Vdc, 90 mA Dimensions : 17,5 x 100 x 112 [mm] : - 17,5 x 100 x 112 [mm] Montage : - DIN 46277, rail symétrique de 25 mm Entrée : - Tension CH-4 (jusqu'à ±10 Vdc) ou gamme de courant (jusqu'à ±20 mA) Résolution : - 15 bits + signe Communication : - RS485 2 fils, protocole ModBUS RTU esclave
