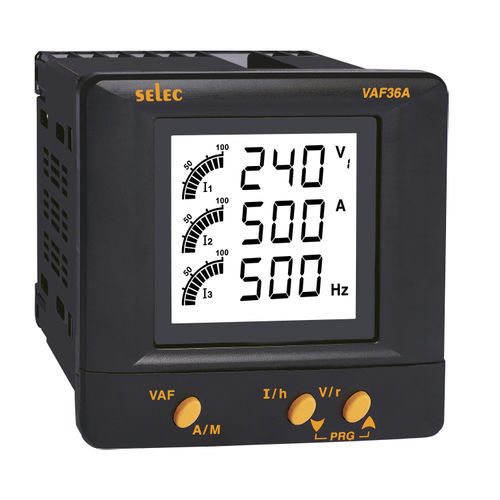

systèmes 1 phase et 3 phases
mesure de 11 à 300V AC (L-N), 19 à 519V AC (L-L)
Précision de ± 0,5 % de la tension, ± 1 % du courant, ± 0,1 Hz de la fréquence, ± 0,5 % du nombre de tours/minute et ± 1 % de l'heure de fonctionnement
écran LCD à 3 rangées de 3 chiffres avec rétro-éclairage
Bargraph pour la représentation du courant
Montage sur panneau
Tension d'alimentation de 230V AC ±20%, 110V AC ±20%
Caractéristiques techniques
Type d'affichage - LCD avec rétro-éclairage et indication analogique du bargraph
Configuration de l'affichage - 3 rangées de 3 chiffres
Connexion électrique - 3Ø - 4W, 3Ø - 3W, 2Ø - 3W, 1Ø - 2W
TC primaire - 5A à 10kA (programmable)
TC secondaire - 5A fixe
PT primaire - 100V à 500kV (programmable pour n'importe quelle valeur)
PT secondaire - 100 à 500V AC (L-L) (programmable pour toute valeur)
Paramètres de mesure - Tension (L-N/L-L) (individuelle/moyenne), Courant (I1,I2,I3) (individuel/moyen), Fréquence, RPM, Heure de fonctionnement
Tension d'alimentation - 230V AC ±20%, 110V AC ±20%
Taille - 96 x 96 mm
Type de montage - Montage sur panneau
Certification - CE, RoHS et UL
---
