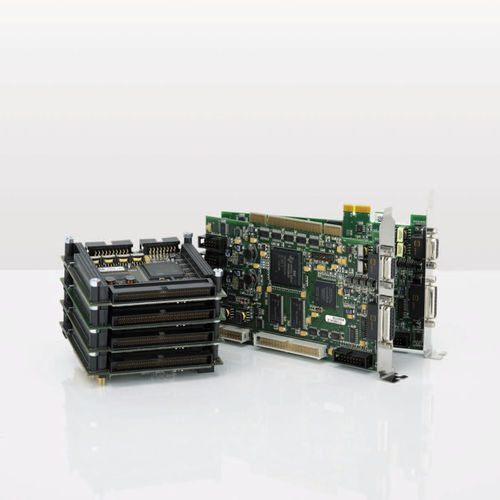

Carte de contrôle de mouvement synchrone RTC5

numériquehaute performanceprogrammable

La carte de contrôle RTC5 permet un contrôle synchrone et résistant aux interférences des systèmes de balayage, des lasers et des équipements périphériques en temps réel. Elle est disponible sous forme de carte d'interface PC, de carte PCI-Express ou de module PCIe/104. La RTC5 prend en charge toutes les fonctions étendues de la technologie iDRIVE intégrée dans les systèmes de balayage avec servoélectronique numérique. Un processeur de signaux haute performance et la DLL fournie simplifient la programmation sous Windows. Le RTC5 communique avec les systèmes de balayage via le protocole de transfert de données SL2-100. Ce protocole prend en charge des signaux de commande de 20 bits et, par conséquent, une résolution de positionnement 16 fois supérieure à celle de la carte précédente, la RTC4. Pour le contrôle du laser, différents signaux laser programmables sont disponibles pour une sortie vectorielle et bitmap. La puissance du laser est réglable librement et automatiquement. Les nombreuses options de la RTC5 offrent une flexibilité maximale pour répondre à un large éventail de besoins des clients. Traitement laser précis et reproductible Pendant le fonctionnement, les cartes de commande du RTC5 permettent un réajustement automatique de la puissance du laser en fonction de la position, de la vitesse et du vecteur. En outre, le système de balayage peut être synchronisé avec le laser. Cette "synchronisation de sortie" est également possible lorsque le signal d'impulsion laser est défini par une horloge laser fixe (par exemple, les lasers USP) - permettant ainsi au RTC5 de fournir un traitement laser précis et reproductible (voir illustration).
