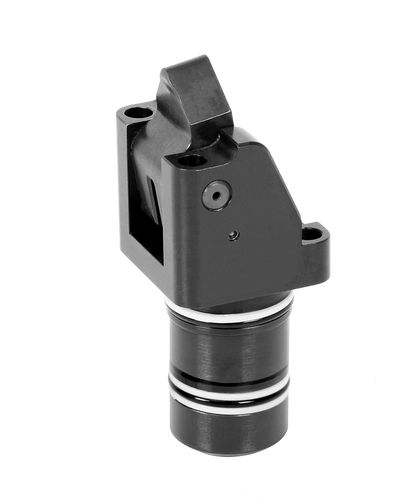

Bride articulée hydraulique double effet B1.829

simple effet

Brides articulées avec levier plat Avantages ● Dimensions minimales ● Corps partiellement noyé ● Montage sans tuyauterie ● Chargement et déchargement libre du montage ● Serrage de pièces à usiner sans forces latérales ● Le levier de serrage plat peut être basculé dans des poches étroites ● Levier de serrage long (ébauche) adaptable à la pièce à usiner ● Contrôle pneumatique de la position du levier de serrage (standard seulement pour la version double effet) ● Racleur métallique intégré pour la tige du piston ● Montage dans n’importe quelle position La bride articulée avec levier plat est un élément de serrage hydraulique compact pour montages de serrage avec alimentation en huile par canaux forés. Grâce à son encombrement réduit, la bride articulée avec levier plat est particulièrement indiquée pour des montages de serrage avec peu d'espace disponible pour l'installation d'éléments de serrage hydrauliques. Le levier de serrage plat permet l’usinage de surfaces, lesquelles se trouvent seulement à quelques millimètres du point de serrage. Dans le cas des ensembles en fonction du temps ou des cadences, des versions double effet sont particulièrement avantageuses quand la course de retour se fait dans un temps bien défini et le contrôle de position pneumatique du levier est possible. avec contrôle de position pneumatique simple ou double effet pression de fonctionnement maxi. 250 bars force de serrage maxi.: 2,5 - 12 kN Ø piston: 16 .. 36 mm hauteur de serrage: 23 +1,5/–1,2 - 41 +2,8/–2,3 mm course de serrage utilisable: ± 1,5 - 3 mm
