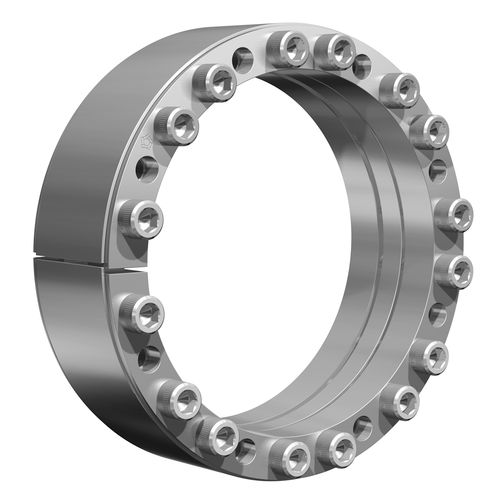

Accouplement dispositif de blocage RfN 7515
à engrenagepour arbre de transmissionpour transmission

accouplement dispositif de blocage
accouplement dispositif de blocage
accouplement dispositif de blocage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
dispositif de blocage, à engrenage
Applications
pour transmission, pour arbre de transmission
Autres caractéristiques
avec mesure de couple
Fixation
à bride
Couple

Min: 4 299 Nm
(3 170,7797 ft.lb)

Max: 1 300 152 Nm
(958 942,9035 ft.lb)

Description

Spécialement conçu pour la transmission du moment de flexion, l'assemblage de verrouillage en 3 parties permet de réduire les contraintes dans l'assemblage de verrouillage lui-même. Disponible dans les tailles 60 à 640 mm. Caractéristiques du produit Assemblage de verrouillage de précision pour la transmission de couples, de forces axiales et spécialement optimisé pour la transmission de moments de flexion, avec des exigences particulières pour le déplacement des pièces serrées. Caractéristiques particulières - Grâce aux cônes longs et plats, un assemblage de verrouillage RfN 7515 peut transmettre des couples, des forces axiales et des charges de flexion. Pendant le montage, il se produit un léger mouvement axial de l'assemblage de blocage et du moyeu. Moment de flexion et charges radiales - des charges combinées peuvent être transmises (veuillez contacter notre service technique pour obtenir de l'aide). Excellente capacité de centrage - avec une conception relativement large. Exemples d'applications : tambours de courroie roues dentées Montage de l'ensemble de verrouillage Les valeurs de T, Fax, pW et pN s'appliquent aux assemblages de verrouillage installés à l'état huilé. Finitions de surface Pour les arbres et les alésages de moyeu Ra ≤ 1,6 μm Tolérances Nous recommandons les tolérances de montage suivantes Arbre : h8 ; Moyeu : H8

---
