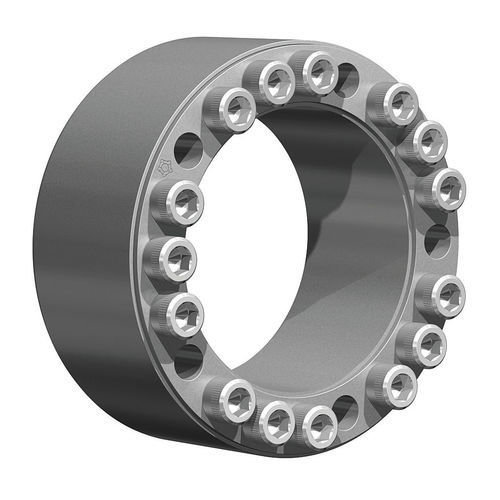

Accouplement dispositif de blocage RfN 7014
d'arbrepour transmissionlarge

accouplement dispositif de blocage
accouplement dispositif de blocage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
dispositif de blocage
Applications
pour transmission, d'arbre
Autres caractéristiques
large
Fixation
à bride
Couple

Min: 4 130 Nm
(3 046,1317 ft.lb)

Max: 310 335 Nm
(228 891,3496 ft.lb)

Description

Ce dispositif de verrouillage, doublement conique comme le type 7012, est conçu pour transmettre des couples extrêmement élevés. Contrairement au type 7012, le dispositif 7014 offre une bonne capacité de centrage grâce à sa conception relativement longue, rendant inutile une section de moyeu de pré-centrage. Sa conception prévoit également un rapport diamètre intérieur/diamètre extérieur différent, ce qui fait qu'il n'est pas interchangeable avec les autres types de RINGFEDER®. Disponible dans des tailles allant de 70 à 300 mm. Caractéristiques du produit Grandes forces périphériques transmissibles - grâce aux cônes longs et plats, il est possible de transmettre des couples et des forces axiales maximales avec un seul ensemble de verrouillage RfN 7014. Fiabilité maximale - grâce aux cônes plats et à la construction relativement large (grandes longueurs de guidage), les ensembles de verrouillage RfN 7014 se centrent d'eux-mêmes. Pendant l'installation, l'assemblage de verrouillage, l'arbre et le moyeu restent en position l'un par rapport à l'autre. L'arbre et le moyeu sont chargés par la pression, ce qui offre une sécurité supplémentaire par rapport aux versions en trois parties. Exemples d'applications : Poulies lourdes Construction de machines lourdes Accouplements Réas de câble Montage de l'assemblage de verrouillage Les valeurs de T, Fax, pW et pN s'appliquent aux assemblages de verrouillage installés à l'état huilé

---
