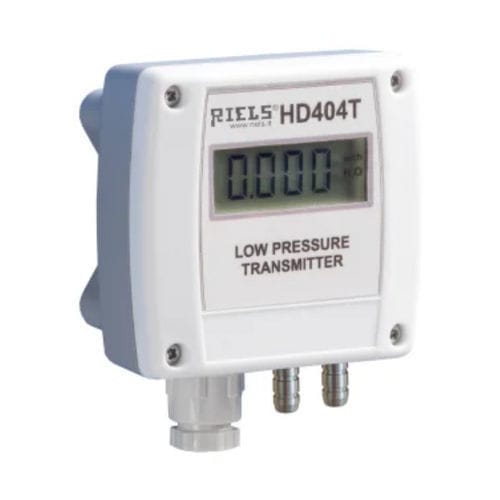

Transmetteur de pression relative HD404T

différentiellepiézorésistifnumérique

Les transmetteurs de pression de la série HD404T sont capables de mesurer des pressions relatives par rapport à l'atmosphère ou des pressions différentielles jusqu'à 1000 Pa. Les transmetteurs utilisent un capteur au silicium "micro-usiné" compensé en température qui présente une excellente linéarité, répétabilité et stabilité dans le temps. Le signal du capteur est amplifié et converti, selon le modèle, en une sortie analogique standard en courant (4÷20 mA) ou en tension (0÷10 V), ou en une sortie numérique RS485 Modbus-RTU, et peut donc être transmis sur de longues distances avec une immunité au bruit élevée. Dans les modèles avec sortie analogique, il est possible de choisir, à l'aide d'un dip switch, entre deux plages de mesure afin de sélectionner la pleine échelle optimale pour votre application. Un circuit auto-zéro optionnel (AZ) égalise périodiquement la pression différentielle à l'entrée du capteur et corrige son offset ; les transmetteurs équipés de ce circuit sont insensibles à la position de montage. En outre, le circuit auto-zéro compense le vieillissement et la dérive du zéro du capteur lorsque la température varie, ce qui permet de réduire la maintenance au minimum. L'option d'affichage (L) est disponible, où la pression est affichée sur un écran à 4 chiffres dans l'unité de mesure choisie. La version "racine carrée" (SR) est utile si le transmetteur est connecté à un tube de Pitot ou de Darcy, car la sortie est directement proportionnelle à la vitesse du flux d'air. La version SR avec l'option L permet de visualiser sur l'écran, en plus de la pression mesurée, la vitesse calculée du flux d'air.
