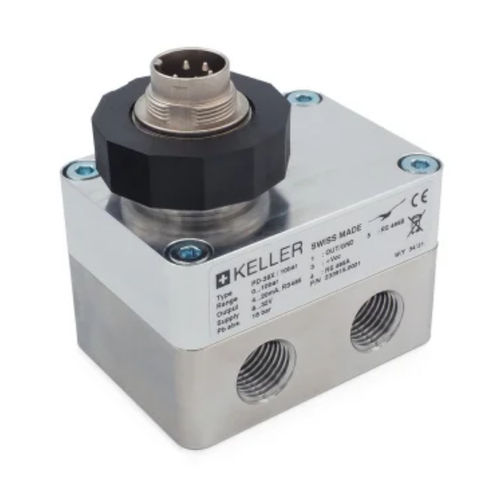

Transmetteur de pression différentielle PD39X
piézorésistifanalogiqueRS-232

transmetteur de pression différentielle
transmetteur de pression différentielle
transmetteur de pression différentielle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
différentielle
Technologie
piézorésistif
Sortie
analogique, RS-232
Montage
sur rail DIN
Matériau
en acier inoxydable
Niveau de protection
IP65, IP67, IP68
Plage de pression

30 bar
(435,11 psi)

Précision

0,05 %

Température de process

Min: -20 °C
(-4 °F)

Max: 100 °C
(212 °F)

Description

Dans les applications où la pression différentielle est supérieure de 5 % à la plage de pression standard maximale, la mesure de la pression différentielle à l'aide de deux capteurs de pression absolue offre de plus grands avantages par rapport aux méthodes conventionnelles de mesure de la pression différentielle. Les transmetteurs de pression différentielle de la série PD39X ne mesurent pas directement la pression différentielle, mais utilisent deux capteurs de pression absolue pour détecter indirectement la mesure. Chaque côté de la pression possède deux ports de connexion, ce qui permet d'utiliser facilement le PD39X dans les lignes de pression. De cette manière, il est également possible de mesurer exactement la pression différentielle si le rapport entre la plage de pression standard et la pression différentielle est élevé. Toutes les erreurs reproductibles des capteurs de pression (c'est-à-dire la non-linéarité et les dépendances de la température) sont complètement éliminées grâce à la compensation mathématique des erreurs. Les signaux des capteurs sont mesurés à l'aide d'un convertisseur A/D 16 bits, ce qui permet de mesurer des plages de pression standard individuelles avec une précision de 0,05%FS sur l'ensemble de la plage de pression et de température. Les transmetteurs sont équipés d'une interface semi-duplex RS485 à deux fils, compatible avec le système de bus qui prend le "MODBUS RTU" comme modèle. RIELS propose des convertisseurs d'interface vers RS232 ou USB à utiliser à cette fin. Le programme et le protocole READ30/PROG30 sont disponibles gratuitement. L'interface offre les fonctions suivantes : Lecture des valeurs de pression et de température pour les deux capteurs permettant de lire non seulement la pression différentielle mais aussi les deux plages de pression standard Étalonnage des points nuls et de l'amplification Graduation de la sortie analogique en fonction de différentes plages de pression ou de différentes unités de mesure

---
