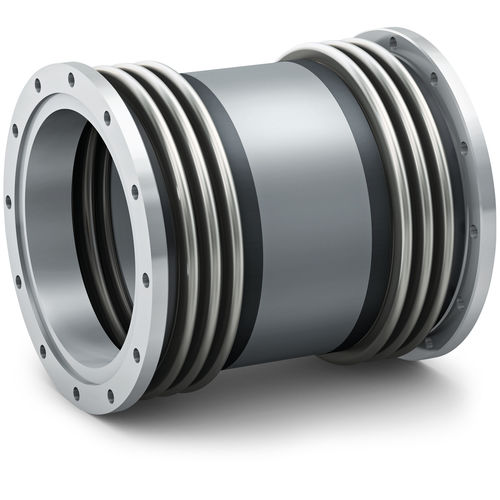

Accouplement flexible BX1 seriesà souffletd'arbrepour bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- flexible, à soufflet
- Applications
- d'arbre, pour bride
- Autres caractéristiques
- compact, sans entretien, ATEX, sur mesure, pour couple élevé
- Fixation
- à bride
- Couple
Max: 100 000 Nm
(73 756,2149 ft.lb)Min: 10 000 Nm
(7 375,6215 ft.lb)
Description
Accouplement à soufflet avec raccordement à bride
Propriétés
conception compacte et simple
compensation élevée du désalignement
système de support intégré (à partir de la taille 25)
Plage de température
-40 à +300° C (-40 °F à +572 °F)
Conception
Les deux extrémités sont munies de moyeux à brides
Entretoise entre les soufflets (longueur variable en option)
Raccordement soudé entre le soufflet et le moyeu
Matériau
Moyeux : acier
Soufflets : acier inoxydable hautement flexible
Durée de vie
Les accouplements à soufflet R+W sont résistants à la fatigue et à l'usure pour une durée de vie infinie, tant que les limites techniques ne sont pas dépassées
Jeu d'ajustement
Jeu global arbre/moyeu de 0,03 - 0,08 mm
Solutions spéciales
Différents matériaux, tolérances, dimensions et performances sont disponibles sur demande pour des applications personnalisées
ATEX (en option)
Pour une utilisation en zone dangereuse
---
