Accouplement flexible MKH seriesà souffletd'arbreavec mesure de couple
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- flexible, à soufflet
- Applications
- d'arbre
- Autres caractéristiques
- avec mesure de couple, sur mesure, à soufflet métallique
- Fixation
- à bride
- Couple
Max: 10 Nm
(7,3756 ft.lb)Min: 0,5 Nm
(0,3688 ft.lb)- Vitesse de rotation
Max: 10 000 rpm
(62 831,85 rad.min-1)Min: 0 rpm
(0 rad.min-1)
Description

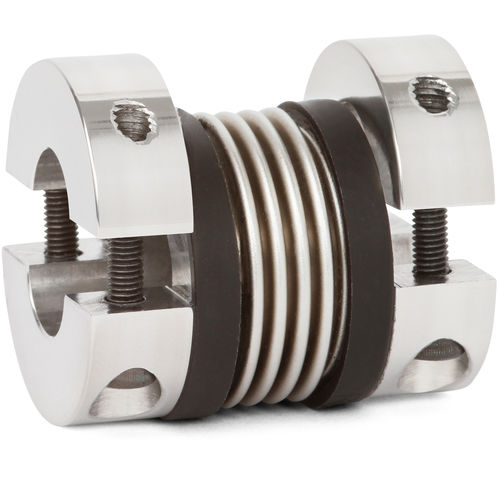

Accouplement miniature à soufflet métallique avec moyeu de serrage en deux parties
Caractéristiques
Montage latéral
Montage et démontage faciles
Poids léger et faible moment d'inertie
Plage de température
-30 °C à +100 °C (-22 °F à +212 °F)
Conception
Deux moyeux de serrage entièrement divisés, avec deux vis dans chacun d'eux
Moitiés de serrage amovibles radialement dans une direction
Matériau
Soufflet : acier inoxydable de haute qualité
Moyeux : aluminium
Propriétés
Informations générales
Durée de vie
Les accouplements à soufflet R+W sont résistants à la fatigue et à l'usure pour une durée de vie illimitée, tant que les limites techniques ne sont pas dépassées
Jeu d'ajustement
Jeu global entre l'arbre et le moyeu de 0,01 à 0,05 mm
Solutions spéciales
Différents matériaux, tolérances, dimensions et performances sont disponibles sur demande pour des applications personnalisées
ATEX (en option)
Pour une utilisation dans les zones dangereuses 1/21 et 2/22, le soufflet métallique a été conçu pour une utilisation en zone ATEX
---
