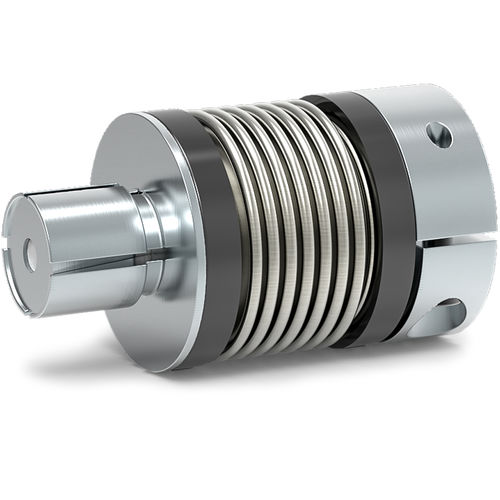

Accouplement flexible MK3 seriesà souffletd'arbrecompact
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- flexible, à soufflet
- Applications
- d'arbre
- Autres caractéristiques
- compact, sans jeu, sans entretien, ATEX, sur mesure, miniature, à soufflet métallique
- Fixation
- à bride
- Couple
Min: 0,5 Nm
(0,3688 ft.lb)Max: 10 Nm
(7,3756 ft.lb)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 10 000 rpm
(62 831,85 rad.min-1)
Description
Accouplement miniature à soufflet métallique avec arbre expansible
Caractéristiques
Pour le montage d'un arbre creux
Conception compacte
Faible moment d'inertie
Plage de température
-30 °C à +100 °C (-22 °F à +212 °F)
Conception
Un moyeu de serrage avec une vis de serrage
Arbre expansible avec élément de serrage conique
Matériau
Soufflet : acier inoxydable de haute qualité
Moyeu de serrage : aluminium
Arbre expansible : acier
Cône intérieur : acier
Propriétés
Informations générales
Durée de vie
Les accouplements à soufflet R+W sont résistants à la fatigue et à l'usure pour une durée de vie illimitée, tant que les limites techniques ne sont pas dépassées
Jeu d'ajustement
Jeu global arbre/moyeu de 0,01 - 0,05 mm
Solutions spéciales
Différents matériaux, tolérances, dimensions et performances sont disponibles sur demande pour des applications personnalisées
ATEX (en option)
Pour une utilisation dans les zones dangereuses 1/21 et 2/22, le soufflet métallique a été autorisé par la directive 94/9/EG et est disponible avec certification
---
