Accouplement à ressort LP1 seriesà disqued'arbrede disque
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- à ressort, à disque
- Applications
- d'arbre, de disque
- Autres caractéristiques
- ATEX
- Fixation
- à bride
- Couple
Min: 350 Nm
(258,1468 ft.lb)Max: 50 000 Nm
(36 878,1075 ft.lb)- Vitesse de rotation
Min: 4 500 rpm
(28 274,33 rad.min-1)Max: 13 500 rpm
(84 823 rad.min-1)
Description

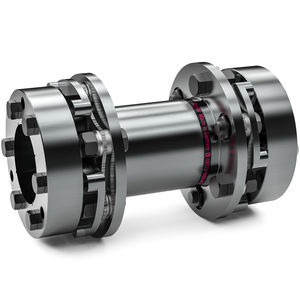

Accouplement à disques avec montage par clavette
Caractéristiques
Rigidité torsionnelle extrêmement élevée
Compense le désalignement axial et angulaire
Plage de température
-30 °C à +280 °C (-22 °F à +536 °F)
Conception
Deux moyeux d'accouplement usinés avec précision, avec montage par clavette
Raccordement au jeu de disques au moyen de douilles et de vis à haute résistance
Maintien axial des moyeux sur l'arbre à l'aide de vis d'assemblage DIN 916
À partir de la série 25 000, des vis d'assemblage/superbolts doivent être utilisés
Matériau
Paquet de disques : acier à ressort à haute élasticité
Moyeux : acier à haute résistance
Durée de vie
Les accouplements à paquets de lamelles R+W sont résistants à la fatigue et à l'usure et ont une durée de vie illimitée, tant que les limites techniques ne sont pas dépassées
Jeu d'ajustement
Jeu global arbre/moyeu de 0,01 - 0,05 mm
ATEX (en option)
Certifié pour une utilisation dans des environnements dangereux sur demande
---
