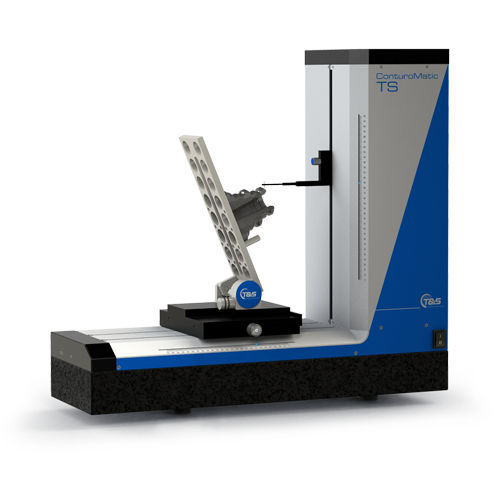

Machine de mesure de contour TS
de géométriepour filetagehorizontale

machine de mesure de contour
machine de mesure de contour
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Grandeur physique
de contour, de géométrie
Applications
pour filetage
Autres caractéristiques
horizontale

Description

La position horizontale géométriquement unique du bras de palpage permet de contrôler les contours et les trous d'un diamètre inférieur à 2 mm, jusqu'à plus de 300 mm. La rupture de la pointe de la sonde est minimisée grâce à la restriction de sécurité intégrée du mouvement de l'axe Z. La possibilité de tester la rugosité, fournie par le réglage intégré de la force de mesure, peut être utilisée en combinaison avec le test de contour. Dans de nombreux cas, il n'est donc pas nécessaire d'effectuer de nouvelles mesures. Les résultats de contour et de rugosité peuvent pratiquement être déterminés en un seul passage. Le ConturoMatic TS permet également d'effectuer d'autres tâches telles que le contrôle des trous, des distances par rapport aux contours intérieurs et extérieurs, des filetages, de l'angle de conicité, du parallélisme, des erreurs formelles, la mesure des surfaces ininterrompues, sans perdre la référence absolue, etc. Base mécanique robuste Grande plage de mesure 250 x 320 mm (TS), 280 x 350 mm (TS-X) Eléments de guidage en granit. La base d'une précision de guidage maximale Table à variables Y motorisée intégrée pour la recherche automatique du Zenit (en option) Axes de mesure commandés par moteur Contrôle permanent et dynamique de la vitesse. Il en résulte une distance constante entre les points de données, quelle que soit l'inclinaison du profil Systèmes de mesure incrémentaux sans contact. Nos jauges se comportent comme de l'acier, d'un point de vue thermique. Une compensation de température ou une régulation de la température qui prend beaucoup de temps n'est donc souvent pas nécessaire Electronique de commande intégrée Acquisition et contrôle des données via des interfaces standard, garantissant la pérennité et l'indépendance par rapport à l'évolution du matériel informatique Aucun mouvement de rayon significatif de l'élément de palpage Position horizontale du dispositif de détection, qui est sans ambiguïté en tout temps.

---
