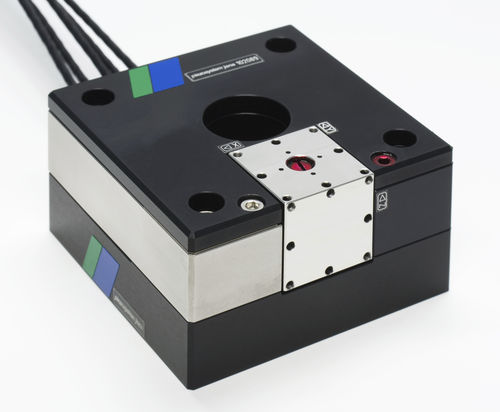

Table de positionnement XY PENTOR
Zélectrique5 axes

table de positionnement XY
table de positionnement XY
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
XY, Z
Type
électrique
Nombre d'axes
5 axes
Autres caractéristiques
de haute précision
Course

Max: 100 µm

Description

Caractéristiques : Combinaison d'un système de translation à trois axes et d'un système de basculement à deux axes Trou central libre de 17 mm de diamètre Précharge intégrée Translation de chaque axe : jusqu'à 100 µm Inclinaison dans chaque direction : ±2 mrad Charnières à l'état solide en forme de parallélogramme sans jeu mécanique Option : système de mesure intégré Les scènes optiques nécessitent souvent un espace central ouvert (p. ex. pour le passage de la lumière). Pour de telles applications, le système de translation et de basculement PENTOR a été développé avec un trou central libre de 17 mm. Il offre un mouvement dans les directions x, y et z de 100 µm et une inclinaison de ±2 mrad sur deux axes orthogonaux (j,q). Les charnières flexibles pour les trois axes de translation garantissent le plus haut degré de parallélisme sur toute la course de cette platine. Chaque axe est équipé d'une précharge mécanique intégrée, ce qui rend le positionneur piézo 5 axes PENTOR très bien adapté aux applications dynamiques. La partie inclinable est conçue pour un basculement plus-moins.

---
