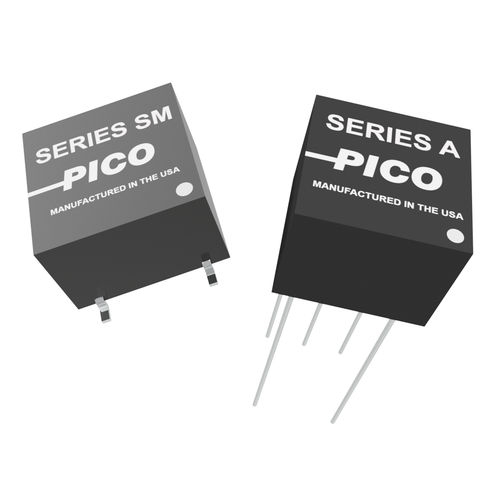

Convertisseur DC/DC encapsulé 24SM24S

embrochablenon réguléisolé

Cette série de convertisseurs DC-DC non régulés est produite dans un boîtier encapsulé ultra-miniature. 178 modèles différents sont disponibles. Les unités sont dotées de sorties simples ou doubles. Ils fonctionnent dans une plage de température allant de -25º C à +70º C. Aucun dissipateur thermique n'est nécessaire. CARACTÉRISTIQUES Jusqu'à 1,25 watt de sortie à une température ambiante de 70º C Semi-conducteurs encapsulés, évalués de manière conservatrice pour une fiabilité maximale Taille ultra-miniature (0,3" de hauteur) isolation de 100 mégohms à 500 V DC Isolation entrée/sortie Sortie simple ou double Aucun dissipateur thermique n'est nécessaire Sortie jusqu'à 250V Options disponibles Selon Mil Std. 883 Températures de fonctionnement étendues (-55º C à +85º C) Cuisson de stabilisation (125º C ambiant) Cycle de température (-55º C à +125º C) Hi Temp, full power burn in (100% de puissance, 125º C case temp) CARACTÉRISTIQUES TYPIQUES : Conditions d'essai : température ambiante de 25º C et tension d'entrée à la valeur nominale, sauf indication contraire. RÉGULATION DE LA LIGNE : LA SORTIE EST DIRECTEMENT PROPORTIONNELLE À L'ENTRÉE. Plage de tension d'entrée : modèles 5V 4 à 6,5V DC modèles 12V 9 à 15V DC modèles 24V 17 à 28V DC modèles 28V 21 à 32V DC modèles 48V 25 à 50V DC Tolérance de tension de sortie à pleine charge : modèles 5V ± 0,25V modèles 9V ± 0,3V modèles 12V et 15V ± 0,4V modèles 24V et 28V ± 0,5V modèles 48V ± 0,7V modèles 100V, 150V, 200V et 250V ± 3,0V
