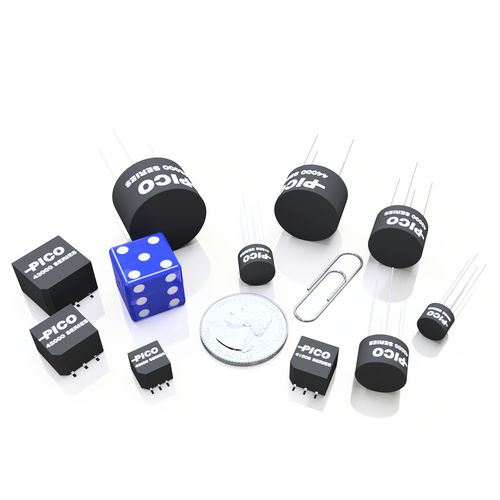

Inductance de puissance 4 series

haute fréquenceSMDde convertisseur DC/DC

Les inducteurs de puissance montés en surface de Pico sont idéaux pour les applications de filtrage du bruit, des pointes et de la puissance dans les alimentations, les convertisseurs DC-DC et les régulateurs de commutation. MONTAGE EN SURFACE Les unités de montage en surface de Pico utilisent des matériaux et des méthodes qui résistent aux températures extrêmes de la phase vapeur, de la R.I. et d'autres procédures de refusion sans dégradation des caractéristiques électriques ou mécaniques. Taille minimale possible Noyau spécial haute fréquence pour assurer de faibles pertes Toutes les unités ont des enroulements séparés Grand choix de tailles disponibles. Spécifications Toutes les unités sont fabriquées selon la norme Mil-PRF-27 Grade 5, Classe S (sauf la taille 0 qui est Classe V) Inductance mesurée à 0,1V RMS -- 10 KHz avec un courant continu nul. La tolérance est de +10% à -5%. L'élévation de température au courant continu nominal est inférieure à 30° C. (La taille 0 est inférieure à 50°C) La température ambiante maximale est de 100° C. Niveau de sensibilité à l'humidité : MSL3 Bornes : Répond à la soudabilité selon MIL-STD-202, méthode 208. Toutes les inductances ont des enroulements séparés - les taux indiqués dans le tableau sont pour une connexion en série. Une connexion parallèle aura 1/4 d'inductance à deux fois le courant DC et 1/4 de la résistance DC, c'est-à-dire qu'une connexion parallèle de PICO 41400 aura 1,25 millihenry à 0,024 ampères avec une résistance DC de 13,5 Ohms.
