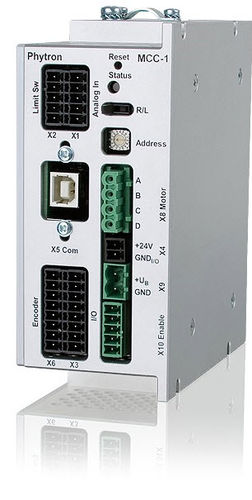

Contrôleur moteur DC MCC-1

pas à pascompactà un axe

librement programmable, compact et polyvalent - à distance ou autonome Le MCC-1, le contrôleur de moteur pas à pas à deux axes librement programmable de phytron, est une unité autonome compacte pour les moteurs pas à pas biphasés fournissant jusqu'à 3,5 APEAK de courant de phase. Les contrôleurs de la série MCC disposent de nombreuses entrées et sorties (numériques et analogiques) et d'entrées de codeur pour la surveillance de la position du pas, ainsi que de la possibilité de connecter des interrupteurs de fin de course, le tout en standard. Grâce à la variété des interfaces hôtes disponibles (USB, Ethernet, etc.), le MCC peut être rapidement et facilement intégré dans des applications existantes. Détails techniques - Contrôleur de moteur pas à pas à un axe librement programmable pour un fonctionnement autonome - Commande bipolaire de moteurs pas à pas à 2 phases - Courants de phase jusqu'à 3,5 APEAK - Tension d'alimentation 24 à 48 VDC - Résolution de pas jusqu'à 1/256 pas - Interface RS 485, RS 232, USB ou Ethernet - Programmation au format MiniLog éprouvé et selon DIN 66025 - Entrée analogique, par exemple pour un joystick - 8 entrées/sorties numériques bidirectionnelles, isolées électriquement - Entrée matérielle redondante pour l'activation du moteur - Évaluation du codeur - Conception compacte, dimensions 127 x 55 x 110 mm seulement - Support de montage mural pour différentes positions de montage - Kit de montage sur rail DIN Modèles disponibles - Interface USB ou RS 232 pour connexion PC - Interfaces RS 485-4 fils pour connexion PC (RS 422) et fonctionnement en bus - Interface Ethernet pour l'intégration dans le réseau de l'entreprise - Convertisseur USB annexé pour connexion PC et RS 485 pour fonctionnement en bus - Adaptateur de terminal joint pour le terminal opérateur BT 5 AM - Montage sur rail DIN ou mural
