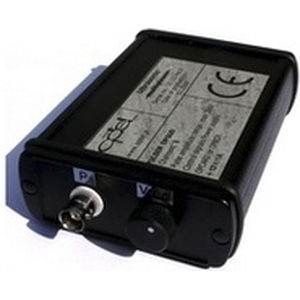

La version de base de notre circuit émetteur-récepteur a la taille d'une boîte d'allumettes et d'un amplificateur intégré. Il est alimenté directement par notre carte d'oscilloscope et permet le réglage de la tension de l'émetteur directement à partir d'un PC. Cet appareil est destiné à être utilisé avec notre carte OPKUD ou notre OPBOX.
Spécifications :
Pulser : Impulseur pas à pas, 50V -360V en 8 niveaux (le voltage dépend du transducteur utilisé), temps de chute de front de 20ns, séparé,
Amplificateur : 40dB
Taille : 40x85x25mm
Caractéristiques :
Formes d'onde du circuit d'impulsion : Le front montant du signal Trigger (décrit comme Trig Inp) déclenche le processus de charge du transducteur qui prend environ 3us. Après ce temps, un commutateur à transistor qui décharge le transducteur est activé (le temps de décharge est d'environ 20ns, mais il peut être plus long si la capacité du transducteur est trop importante ; la limite est atteinte si le transducteur est fabriqué à partir de céramique standard, a une épaisseur de 0,1 mm et a une longueur de 8 mm
diamètre).
---
