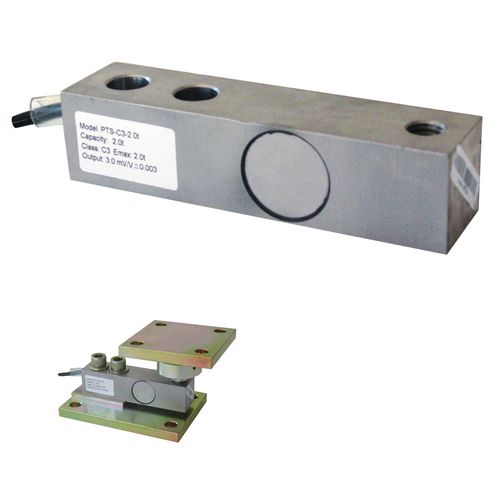

Capteur de force en cisaillement PTS
type poutrepour trémiede pesage

capteur de force en cisaillement
capteur de force en cisaillement
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
en cisaillement
Construction
type poutre
Applications
pour trémie, de pesage
Autres caractéristiques
en acier inoxydable, IP67
Portée

Min: 500 kg
(1 102,31 lb)

Max: 5 000 kg
(11 023,11 lb)

Description

Le capteur de force de cisaillement PTS, fabriqué en acier inoxydable, présente d'excellentes caractéristiques de précision, de linéarité et résiste aux charges latérales dépassant 50% du débit nominal (PN). La cellule PTS a été conçue pour le pesage de réservoirs, de trémies, de courroies, de plates-formes, de systèmes unicellulaires, de charges suspendues et de machines de conditionnement automatiques. Elle est généralement utilisée dans les secteurs alimentaire, chimique, pharmaceutique, plastique et métallurgique. Le capteur de force de cisaillement PTS est doté d'un câble blindé à 4 conducteurs de 6 mètres. Spécifications techniques Débit nominal DN: 0.5, 1, 2, 5 t Erreur combinée: ±0.023 % SN Répétabilité: ±0.01 % SN Creep (30 Minutes): ±0.02 % SN Surcharge de sécurité: 150 % DN Surcharge maximale: 300 % DN Force de serrage sans charge: M12= 75Nm; M18= 500Nm Matériel: Acier inoxydable Degré de protection: IP67 Classe de précision: 3000 OIML Flexion: 0.2 ÷ 1.4 mm Température compensé: -10 ÷ +40°C Température de fonctionnement: -35 ÷ +65°C Effet de la température sur zéro: ±0.018 % SN/10°C Effet de la température sur la sortie: ±0.014 % sortie/10°C Sortie nominale SN: 3 mV/V ± 0.008 Solde de points nul: ±1 % SN Résistance d'isolation: > 5000 MOhm Résistance d'entrée: 350 ±3.5 Ohm Résistance de sortie: 350 ±3.5 Ohm Alimentation recommandée: 5 ÷ 12 Vcc/ca
