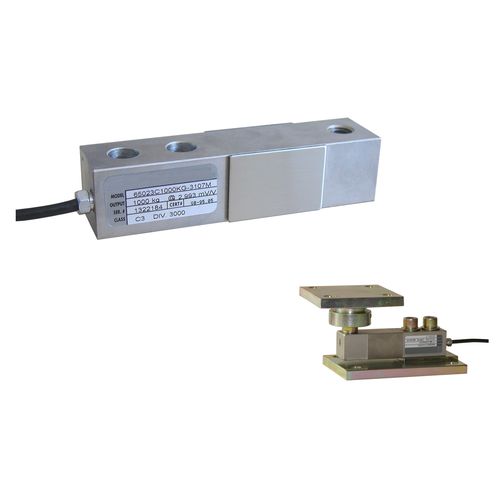

Capteur de force en cisaillement 65023
type poutrepour trémieOIML

capteur de force en cisaillement
capteur de force en cisaillement
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
en cisaillement
Construction
type poutre
Applications
pour trémie
Autres caractéristiques
OIML, en acier inoxydable, nickelé, pour environnements sévères, IP67
Portée

Min: 125 kg
(275,58 lb)

Max: 5 000 kg
(11 023,11 lb)

Description

Le capteur de force à cisaillement 65023 en acier nickelé et en acier inoxydable, offre une protection étanche pour une utilisation dans des conditions environnementales difficiles, une excellente linéarité et des caractéristiques de précision, et résiste à 100% des charges latérales. La cellule à cisaillement 65023 a été conçue pour peser des trémies et des réservoirs ainsi que pour la construction de plates-formes surbaissées. Le capteur de force de cisaillement 65023 est également disponible dans une version spéciale haute température. En autre, Pavone Systéme fornit des accessoires de montage (MH MOUNTING KIT e MKX), qui rendent facile l'assemblage et l'installation. Spécifications techniques Débit nominal DN: 125, 250, 500, 750, 1000, 1500, 2000, 3000, 5000 Kg Erreur combinée: ± 0.02 % SN Répétabilité: ± 0.01 % SN Creep (20 Minutes): ±0.017 % SN Surcharge de sécurité: 150 % DN Surcharge maximale: 300 % DN Force de serrage sans charge: DN 125 ÷ 2000 kg: 136 Nm; DN 3000÷5000kg: 205 Nm Matériel: Acier au nickel, acier inoxydable Degré de protection: IP67 Classe de précision: 3000 OIML (500÷5000 Kg) Flexion: 0.33 ÷ 0.89 mm Température compensé: -10 ÷ +40°C Température de fonctionnement: -18 ÷ +65°C Effet de la température sur zéro: ±0.018 % SN/10°C Effet de la température sur la sortie: ±0.012% sorite/10°C Sortie nominale SN: 3 mV/V ± 0.25% Solde de points nul: ±1 % SN Résistance d'isolation: > 1000 M Ohm Résistance d'entrée: 343 ÷ 357 Ohm Résistance de sortie: 349 ÷ 355 Ohm Alimentation recommandée: 5 ÷ 15 Vdc/Vac

Catalogues

MKX ®
MKX ®
2 Pages
