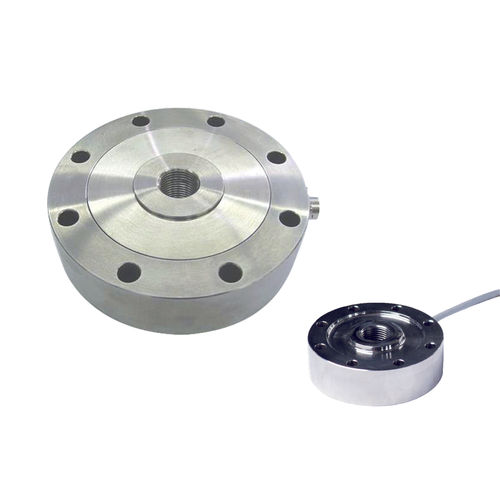

Capteur de force universel CVF
en compressiontype boutonpar jauge de contrainte

capteur de force universel
capteur de force universel
capteur de force universel
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
en compression
Construction
type bouton
Technologie
par jauge de contrainte
Autres caractéristiques
en acier inoxydable, universel, pour environnements sévères, IP65
Force

Min: 0,5 kN

Max: 5 000 kN

Description

Le capteur de force CVF universel, fabriqué en acier inoxydable, présente d'excellentes caractéristiques de linéarité et de précision, une résistance à la surcharge de plus de 300% et une protection étanche à l'eau pour une utilisation dans des conditions environnementales extrêmes. La cellule CVF est conçue pour résister aux charges latérales et est capable de travailler à la fois en traction et en compression. Ce capteur de force est également disponible dans une version spéciale haute température et peut être personnalisé en fonction des besoins du client. Spécifications techniques Débit nominal DN: 0.5 ÷ 5000 kN Erreur combinée: ±0.05 % SN Répétabilité: ±0.02 % SN Creep (20 Minutes): ±0.02 % SN Surcharge de sécurité: 150 % DN Surcharge maximale: > 300 % DN Matériel: Acier inoxydable AISI 17-4PH Degré de protection: IP65 Flexion: 0.2 mm Température compensé: -10 ÷ +50 °C Température de fonctionnement: -20 ÷ +70 °C Effet de la température sur zéro: < ±0.005 % SN/°C Effet de la température sur la sortie: < ±0.005 % SN/°C Sortie nominale SN: 2.0 mV/V ±0.1 % Solde de points nul: 5000 MOhm Résistance d'entrée: 700 ± 20 Ohm (350 Ohm carrying capacity 1000÷5000 kN) Résistance de sortie: 700 ±5 Ohm (350 Ohm capacity 1000÷5000 kN) Alimentation recommandée: 2 ÷ 15 Vdc/ac

Catalogues

CVF
CVF
2 Pages
