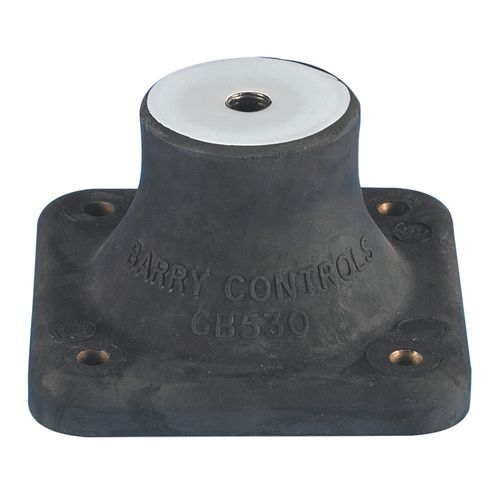

Support antivibratoire conique GB 530 series

en acieren élastomèrepour l'industrie navale

Support Marine antichoc et antivibratoire, standard anglais. Le support GB530 est constitué d’une partie en élastomère adhérée à un noyau et à une plaque support en acier (version amagnétique possible). Avantages ► Procure de grands débattements sous chocs ► Amplification à la résonance de 8 à 10 ► Longue durée de vie ► Fréquence propre basse (5 Hz en axial) Caractéristiques Un support marine doit assurer les fonctions suivantes : ► Maintien de la masse suspendue en l'absence de choc avec une capacité d'isolation vibratoire et/ou acoustique ; ► En cas de chocs : limitation de l'effort et/ou du déplacement à des valeurs acceptables ; ► Après chocs : retour de la masse suspendue à sa position initiale. On distingue schématiquement deux types de chocs : ► Le choc en énergie représenté par une masse tombante pour lequel les paramètres à prendre en considération sont l'énergie cinétique incidente et celle restituée, la vitesse d'impact ainsi que les efforts en déplacements maxi. ► Le choc en déplacement représenté par un déplacement "rapide" de l'embasse de fixation des supports sur lesquels repose la masse. Les paramètres à prendre en considération sont alors la vitesse ou l'accélération de l'ensemble en fonction du temps ainsi que les efforts pour le déplacement maxi.
