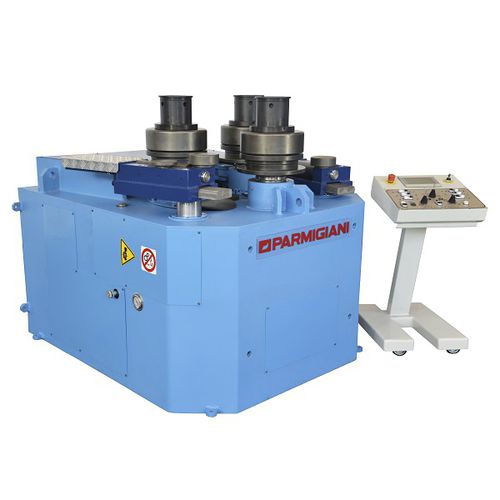

cintreuse hydraulique / de tubes / de profilés / CNC
PLANET 25 PARMIGIANI MACCHINE

{{requestButtons}}

Caractéristiques

  • Actionnement:

    hydraulique

  • Produit traité:

    de tubes, de profilés

  • Autres caractéristiques:

    CNC, à double croquage, universelle

  • Diamètre de tube:

    127 mm

  • Rayon de cintrage:

    1 200 mm

Description

■ Conception combinée de machines, pour travailler avec des axes verticaux et horizontaux.

■ Châssis tout acier soudé, type monobloc pour plus de solidité et de rigidité, sans contrainte après soudage.

■ N° 3 rouleaux moteurs (tous). Entraînement des rouleaux par n° 3 moteurs hydrauliques basse vitesse + 3 réducteurs planétaires (un moteur hydraulique + un réducteur planétaire directement couplé à chaque rouleau entraîné).

■ N° 2 Rouleaux de guidage latéral, chacun réglable dans six directions et actionné hydrauliquement par des boutons-poussoirs à partir du tableau de commande. Chaque rouleau de guidage est composé de deux rouleaux pour le cintrage des cornières, un rouleau pour les grandes dimensions et un rouleau pour les petits angles.

■ Commande CNC disponible en option.

■ Compensation de vitesse entièrement hydraulique entre le rouleau central et le rouleau inférieur.

■ Réglage hydraulique des deux rouleaux inférieurs indépendants l'un de l'autre (double précintrage).

■ Groupe hydraulique avec clapets anti-retour pilotés pour maintenir constante la position des rouleaux inférieurs pendant la phase de cintrage.

■ Arbre en acier forgé au chrome-nickel haute résistance et allié (traité thermiquement), monté sur roulements à rotule sur rouleaux à auto-alignement lubrifiés à la graisse longue durée.

■ Rouleaux de cintrage en acier forgé allié à haute résistance, traité thermiquement.
