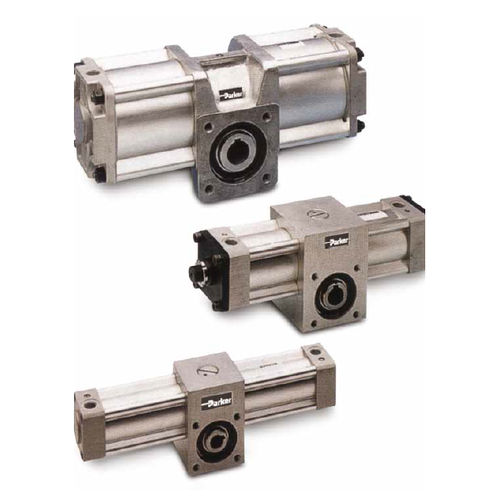

Actionneur à pignon crémaillère VRS series
rotatifpneumatiqueen acier

actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
actionneur à pignon crémaillère
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
rotatif
Type
pneumatique
Technologie
à pignon crémaillère
Matériau
en acier, en aluminium anodisé
Couple

Min: 2,4 Nm
(1,77 ft.lb)

Max: 460 Nm
(339,279 ft.lb)

Description

Les actionneurs rotatifs VRS/VRA avec des alésages de Ø32 à 125 mm, des angles de rotation de 96°, 186° et 366° et avec un couple théorique jusqu'à 460 Nm, convertissent le mouvement linéaire vers un arbre de sortie mâle ou femelle. présentation des produits Les actionneurs rotatifs VRS/VRA disponibles avec des alésages de Ø32 à 125 mm, des angles de rotation de 96°, 186° et 366° et un couple théorique jusqu'à 460 Nm, convertissent le mouvement linéaire de 2 vérins opposés à simple effet en mouvement de rotation via un système d'entraînement à pignon et crémaillère contenu dans le corps du vérin. Le mouvement d'entraînement est transmis via un arbre de sortie mâle ou femelle et un amortissement pneumatique réglable aide à protéger l'unité contre les effets de l'inertie dus à une charge excessive. Des butées de réglage peuvent être ajoutées à l'une ou aux deux plaques de fond, autorisant un réglage par pas de 15° de l'angle de rotation et un positionnement des orifices sur n'importe quelle face pour simplifier le montage. Le corps, les plaques de fond et les tubes en aluminium anodisé offrent une bonne résistance à la corrosion. Pour les environnements corrosifs plus agressifs, la version VRA disponible dans des alésages de diamètre allant de Ø32 à 80 mm dispose d'un pignon en acier inoxydable contenu dans un boîtier en silicone étanche imperméable. Les roulements à billes, les circlips, les entretoises et les vis en acier inoxydable renforcent le niveau global de protection. Les versions VRS/VRA sont conçues pour une température standard comprise entre -10 °C et +60 °C.
