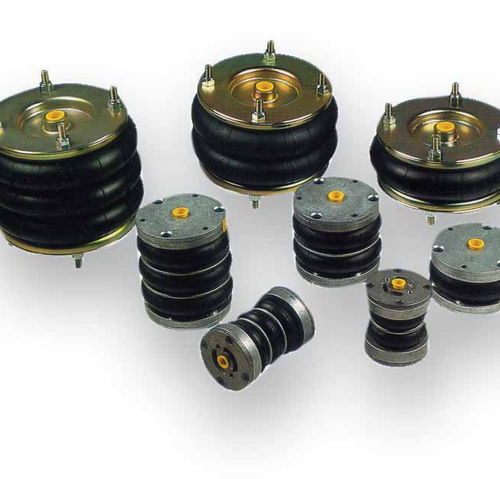

Vérin à soufflet 9109
pneumatiquesouplesimple effet

vérin à soufflet
vérin à soufflet
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
pneumatique
Technologie
souple
Configuration
simple effet
Matériau
en aluminium, en acier inoxydable
Autres caractéristiques
rond, à faible course, à soufflet
Course

Min: 20 mm
(0,787 in)

Max: 170 mm
(6,693 in)

Force

Min: 2 290 N

Max: 237 600 N

Description

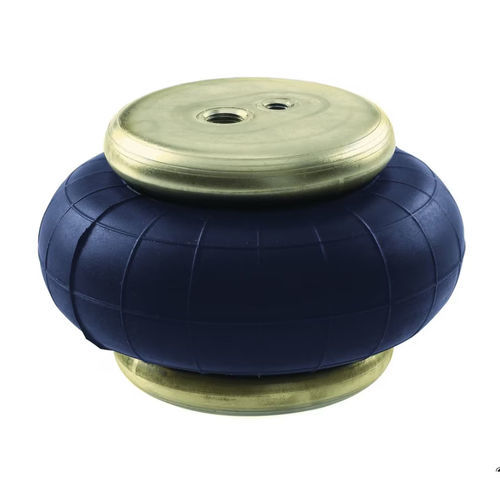

Les soufflets à air 9109 et SP sont des actionneurs simple effet et forte poussée avec 1, 2 ou 3 convolutions. Tailles de Ø70 à Ø660 mm et courses de 20 à 375 mm (versions température standard et élevée) en milieux humides et à vibration. Les soufflets à air des gammes 9109 et SP sont parfaitement adaptés aux applications nécessitant des courses courtes et des actionneurs à simple effet forte poussée. La course de retour est mue en partie par le mouvement de ressort naturel des soufflets, mais plus généralement par la charge elle-même. La simplicité de la construction assure une durée de vie pratiquement sans entretien et extrêmement longue même dans des conditions difficiles. Fabriqués en caoutchouc synthétique avec treillis métallique en une, deux ou trois convolutions selon la course et le modèle. Ils n'intègrent pas de pièces en métal équivalentes et fournissent donc une poussée pratiquement sans frottement, avec des vérins pneumatiques classiques. Grâce à leur construction flexible, le montage des soufflets à air est moins difficile que celui des vérins pneumatiques conventionnels, qui requièrent en général une fixation rigide et du guidage, et fournissent uniquement un axe dans la limite de 15 ° entre les surfaces. En outre, la position axiale des plaques d'extrémité peut être décalée de 10 mm maximum. Les soufflets à air comprimé suivent la ligne de résistance louée. Par conséquent, la prudence est recommandée avec la géométrie de montage pour des applications inclinées. En service, il est conseillé que l'unité ne soit pas orientée au point le plus bas ou qu'elle atteigne sa hauteur maximale, et des dispositifs mécaniques doivent être employés pour l'en empêcher.
