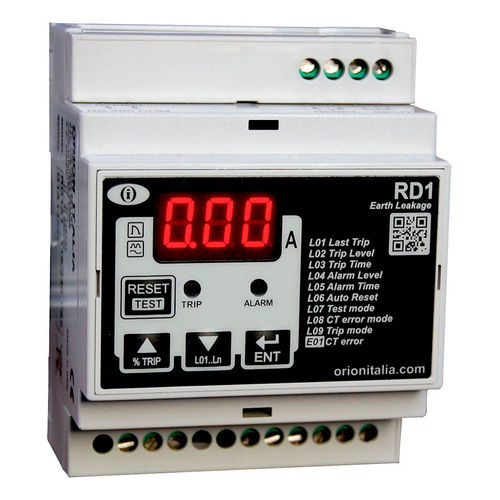

Relais de protection de fuite à la terre RD-1

pour moteur électriquesur rail DINà réarmement automatique

Earth Leakage Relay RD est un dispositif de protection à microprocesseur conçu pour reconnaître les courants de fuite de bas niveau. La série RD permet un contrôle préventif de l'isolation du système avec affichage continu du courant de fuite à la terre obtenu par l'utilisation d'un transformateur de courant de type annulaire. La communication Modbus est disponible. Protection (64) Protection de terre sélective de temps et de courant Fonctionnalité Affichage digital du courant de fuite à la terre en ampères ou en pourcentage du niveau de déclenchement Réglages indépendants du courant pour alarme et déclenchement de 30 mA à 10 A Réglages indépendants du temps pour l'alarme et le déclenchement, de 0,03 à 5 secondes 2 relais de sortie: mode TRIP et ALARM, mode «latch» ou «pulse» Fonction de service (relais d'alarme) Indication et stockage du courant de défaut maximal dans une mémoire non volatile Réinitialisation locale ou automatique. La réinitialisation automatique est verrouillée après 3 opérations automatiques sur une période inférieure à 9 minutes Réinitialisation à distance (RD-1 uniquement) Contrôle des relais et des leds de sortie Contrôle continu de la connexion du câblage TC Immunité élevée contre les perturbations externes et les composants de courant harmonique Sa fonction est également garantie par des courants alternés sinusoïdaux et continuellement pulsés Menu détaillé à l'avant
