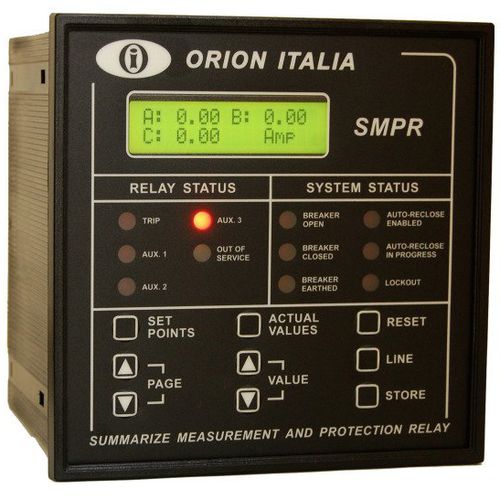

Relais de protection de surtension SMPR-1

de surintensitéd'ordre de phasesà montage sur panneau

Relais de protection de surintensité, tension et alimentation Le SMPR a été conçu pour mesurer les courants RMS de la ligne et de la terre et fournir des tensions RMS dans des conditions normales ou perturbées. Ces informations sont traitées en interne par le microprocesseur pour prendre les mesures de protection définies par l'utilisateur selon les normes ANSI, IAC ou CEI. Les conditions de fonctionnement du disjoncteur ou du sectionneur sont également signalées. Applications Protection primaire et de secours pour les réseaux d'alimentation, les centrales électriques et les systèmes de distribution industriels Protection des transformateurs, des lignes aériennes, des câbles et des générateurs Protection et fonctionnalité (27) Sous-tension (32) Puissance directionnelle (37) Sous-courant (46) Courant de séquence négatif (47) Tension de séquence de phase (50) Surintensité instantanée de phase (50N / 50G) Surintensité instantanée de terre Niveau de détection d'alarme de surcharge (51) Surintensité phase inverse (51N / 51G) Surintensité à la terre à temps inverse Les courbes ANSI, IAC ou IEC / BS142 incluent: modérément inverse inverse normal très inverse extrêmement inverse temps défini (55) Facteur de puissance (59) Surtension (68) Blocage de la sortie (81) Sous-fréquence et sur-fréquence (86) Lock-out KA accumulé par phase lors de l'interruption du disjoncteur
