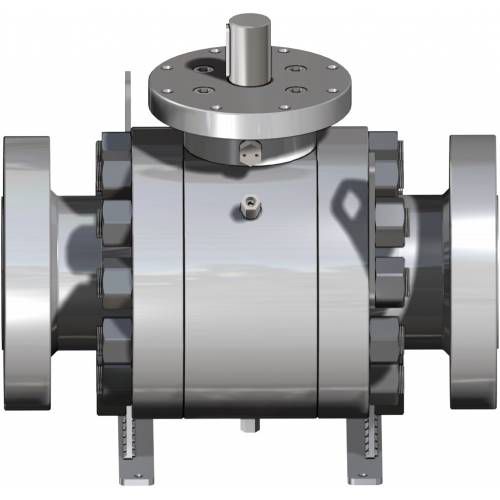

Vanne à boisseau sphérique Supreme Trunnion
manuelledouble block and bleedd'isolement

vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
manuelle
Fonction
de contrôle, d'isolement, double block and bleed
Media
pour huile, pour hydrocarbures, de pétrole, pour gaz, pour vapeur
Corps
à bride, en acier au carbone
Application
pour applications industrielles, pour l'industrie chimique, pour turbine, pour l'industrie agroalimentaire, pour machine-outil, pour l'industrie minière, de process, pour applications pétrolières, pour l'industrie pharmaceutique, pour ligne d'alimentation électrique, pour l'industrie gazière, pour le traitement des eaux, pour applications marines, pour la construction navale, pour l'industrie du papier, pour automobile
DN

Min: 50 mm
(1,969 in)

Max: 600 mm
(23,622 in)

Description

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps) Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées. Sécurité du contact garantie pendant toute la durée de vie de la vanne 2. Double bague antifriction Garantit un couple d’actionnement inférieur de la vanne Usure moindre par rapport à la réalisation avec une seule bague 3. Empilement de joints en chevron en "V" avec trois garnitures et joint torique Une étanchéité parfaite est garantie même après un nombre élevé de cycles 4. Rondelles ressort sur l’étanchéité de la tige Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur Permettent de maintenir les joints en chevron (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température 5. Étanchéité élastique en graphite Garantit une étanchéité indépendamment des excursions thermiques auxquelles est soumise la vanne Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique. Allongement de la durée de vie de la vanne Couple d’actionnement moindre RÉALISATION STANDARD • Corps en deux ou trois pièces • Sièges d’étanchéité résilients • Décharge automatique de la surpression dans le corps • Double Block & Bleed • Classes de pression: ANSI 150÷ANSI 2500
