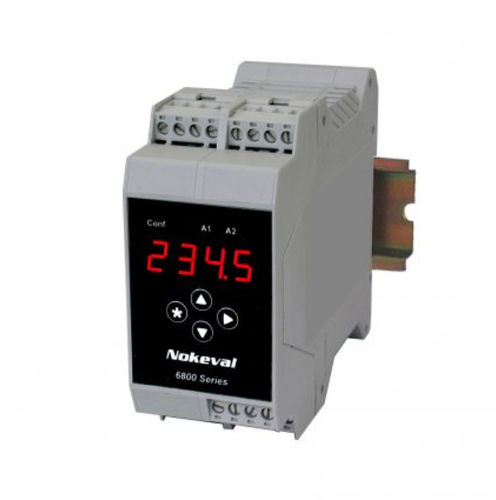

Transmetteur de jauge de contrainte 6841

transmetteur de jauge de contrainte
transmetteur de jauge de contrainte
Ajouter à mes favoris
Ajouter au comparateur


Description

6841 Transmetteur programmable pour capteurs à jauges de contrainte - Capteurs à jauges de contrainte avec connexion à 4 ou 6 fils - Tension d'excitation 10 V vers les capteurs, max 150 mA - Affichage LED rouge sur le panneau avant - Réglages via les touches du panneau avant - Sortie 0/4..20 mA, 0..10 V - Communication série RS-485 - 2 relais d'alarme - Tarage via les touches du panneau avant ou un interrupteur externe - Précision de mesure < 0,05 - Alimentation électrique 12..32 VDC ou 85..240 VAC - Linéarisation 6 points Le transmetteur polyvalent 6841 est conçu pour les capteurs à jauges de contrainte. Les capteurs à jauges de contrainte peuvent être connectés avec 4 ou 6 fils. La connexion à 6 fils est recommandée pour les applications nécessitant une très grande précision. L'émetteur fournit une tension d'excitation de 10 V pour les capteurs, soit quatre capteurs de 350 ohms maximum. Le transmetteur 6841 comprend une sortie 0/4-20 mA/ 0-10 V, 2 alarmes ou une sortie série RS-485 en standard. La mise à l'échelle et le tarage de l'affichage sont faciles à réaliser grâce aux touches du panneau avant. La mise à l'échelle peut être effectuée de deux manières différentes, soit en appliquant les valeurs mV/V du pont, soit en utilisant la fonction d'apprentissage. L'apprentissage se fait en chargeant d'abord les capteurs avec les valeurs min. puis avec le poids maximum, après quoi l'émetteur calculera automatiquement la mise à l'échelle. Des points d'apprentissage supplémentaires peuvent être utilisés pour améliorer la linéarité. Dans les applications où la charge des capteurs n'est pas équilibrée, une unité de connexion série séparée des capteurs, 20 SA-4, peut être utilisée pour empêcher la non-linéarité causée par le déséquilibre. Il existe deux alternatives d'alimentation : une pour la tension de ligne 85..240 VAC et l'autre pour 12..32 VDC ou 24 VAC, toutes deux isolées galvaniquement de l'entrée et des sorties.

---

Catalogues

6841
6841
2 Pages
