Isolateur galvanique 6580

de puissanceà entrée analogique

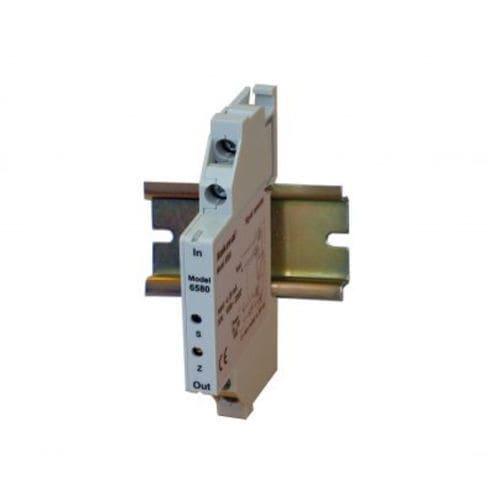

Isolateur 2 fils 4-20 mA 6580 - Très mince, 9,5 mm seulement - Sortie 2 fils 4..20 mA - Entrées 0..20 mA, 4..20 mA ou 0..10 V - Isolation galvanique 1000 V - Alimentation électrique 10..34 VDC - Chute de tension dans la boucle d'entrée 1V - Charge de sortie 700 ohm (avec 24 V) - Précision 0,05% de la portée - Spécialement adapté aux logiques programmables Nokeval a conçu un convertisseur 2 fils très fin, de 9 mm seulement, avec isolation calvanique. Le convertisseur est alimenté par la boucle de sortie à 2 fils. Il est particulièrement adapté pour isoler les entrées analogiques des logiques programmables car celles-ci fournissent l'alimentation et le câblage est simple. L'idée de connecter l'alimentation au côté sortie élimine les problèmes typiques des isolateurs conventionnels comme la faible charge de sortie et la forte chute de tension du côté entrée. Trois types d'entrée sont disponibles : 0..20 et 4..20 mA ou 0..10V, la sortie est toujours de 4..20 mA. La charge de sortie est de 700 ohm par alimentation 24 VDC. Vous pouvez augmenter la charge de sortie en augmentant la tension de la boucle de sortie (voir image 3). Entrée la chute de tension, de 1 V seulement, permet de connecter plusieurs appareils à la même boucle d'entrée. Le convertisseur est livré calibré avec une précision de 0,05 % de la pleine échelle. Le couvercle avant est équipé de potentiomètres de zéro et d'échelle pour un éventuel réétalonnage. L'amortissement de l'étalon 6580 est de 10 ms.
