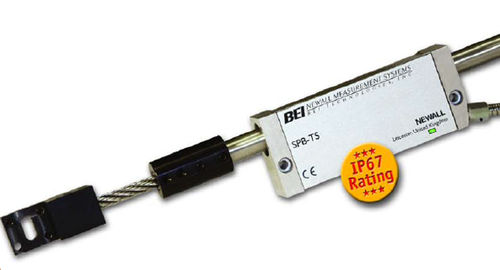

Codeur linéaire absolu SPB-TT/TS
inductifscellé5 Vcc

codeur linéaire absolu
codeur linéaire absolu
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
absolu
Technologie
inductif
Construction
scellé
Tension d'alimentation
5 Vcc
Niveau de protection
IEC, IP67, NEMA, CEM, submersible
Applications
pour presse plieuse
Longueur

277,5 mm
(10,925 in)

Résolution

Min: 1 µm

Max: 10 µm

Température de process

Min: -20 °C
(-4 °F)

Max: 70 °C
(158 °F)

Description

Les codeurs linéaires SPB de Newall sont spécialement conçus pour répondre aux demandes exigeantes de l'industrie des presses plieuses. Les codeurs économiques de Newall offrent une durabilité inégalée avec une résistance élevée aux chocs, aux vibrations et à la contamination. - Jusqu'à ±3mm de tolérance pour le mouvement radial dû à la déviation de la presse plieuse - Système inductif sans optique susceptible de tomber en panne ou d'être contaminé - Disponible avec un marqueur de référence unique ou périodique - Mécanisme de montage à alignement automatique (brevet en instance) - Sortie différentielle en quadrature RS422 - Installation simple ; aucune pièce mobile - Entièrement étanche, indice IP67 - Résiste aux chocs et aux vibrations Spécifications Niveau de précision - ± 10µm (± 0.0004in) Longueur totale - Course + 277,5 mm (10,93in) Température de stockage : -20 à 70ºC (-4 à 158ºF) Température de fonctionnement - 0 à 55ºC (32 à 131ºF) Conformité CEM - BS EN 50081-2 & BS EN 50082-2 Force de déplacement - <5N Niveau de protection contre les intrusions - IP67, entièrement submersible (IEC 529) - Dépasse NEMA 6 Vibrations (55-2000Hz) - 30g / 294m/s2 (IEC 68-2-27) Choc (11ms) - 100g / 980m/s2 (IEC 69-2-6) Marque de référence - SPB-TS = 4, tous les 50,8 mm à partir de l'extrémité de l'échelle SPB-TT = Périodique tous les 12,7 mm le long de la course Alimentation électrique - 5VDC ± 5% <85mA Acc. / Déc. - 10g / 100m/s Vitesse de déplacement maximale - 1m/s Type de sortie - RS422 différentiel en quadrature Résolutions (µm/m) - 1µm, 5µm ou 10µm Tolérance d'alignement de montage - ± 3mm (fermeture par pression)

---
