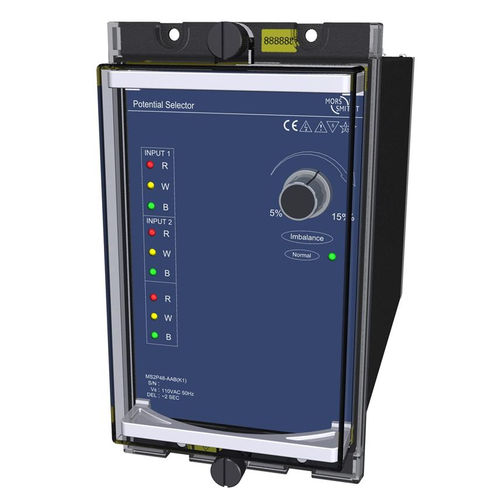

Relais de contrôle d'absence de phases MS2P48

triphaséà montage sur panneaunumérique

Le relais MS2P48 est un relais de défaut de phase adapté aux alimentations triphasées. Le relais est conçu pour passer automatiquement de l'alimentation primaire à l'alimentation secondaire si une phase de l'alimentation primaire est défectueuse. Le relais de sortie MS2P48 est normalement excité et retombe si le déséquilibre de l'angle de phase est supérieur au préréglage, s'il y a sous-tension ou inversion de phase. Une LED en face avant indique la phase en défaut, ce qui permet de reconnaître facilement le défaut. Chacune des phases d'entrée pour les approvisionnements primaires et secondaires est munie d'indicateurs DEL pour indiquer que les approvisionnements sont sains. Les phases sortantes ont les mêmes codes. Les DEL s'éteignent dans les conditions suivantes : tension de séquence négative excessive résultant d'une défaillance de phase, d'un déséquilibre de phase et d'une séquence de phase inversée. Une connexion neutre doit être disponible pour que les LEDs fonctionnent. Lorsqu'un neutre n'est pas disponible, la version MS2P49 doit être utilisée.
