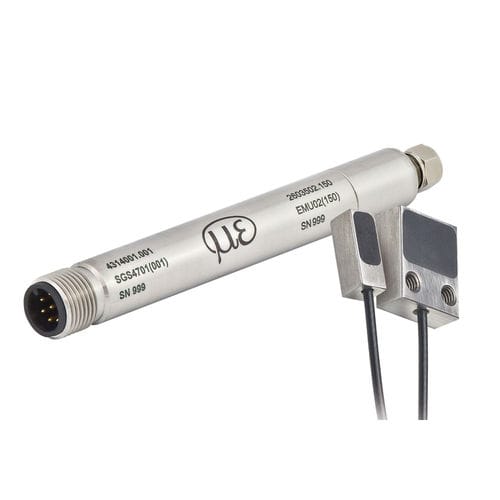

Appareil de mesure de contraintes eddyNCDT SGS4701 (Spindle Growth System)

sans contactpour machine-outilpour la mesure de la dilatation de broches

Le système de mesure de déplacement SGS 4701 (Spindle Growth System) a été spécialement mis au point pour être utilisé sur des broches à haute fréquence. En raison de la grande vitesse de rotation et du développement de chaleur, il faut compenser la dilatation axiale des broches sur les machines-outils de précision pour pouvoir maintenir l’outil en permanence dans la position définie. Le capteur SGS détecte la dilatation thermique de la broche et la force centrifuge engendrées.La mesure se fait habituellementsur le joint-labyrinthe de la broche. En plus de la mesure de dilatation axiale, la température est détectée au capteur et sortie. Les valeurs de mesure sont transmises en tant que valeurs de correction dans la commande CNC compensant l’écart de position.
