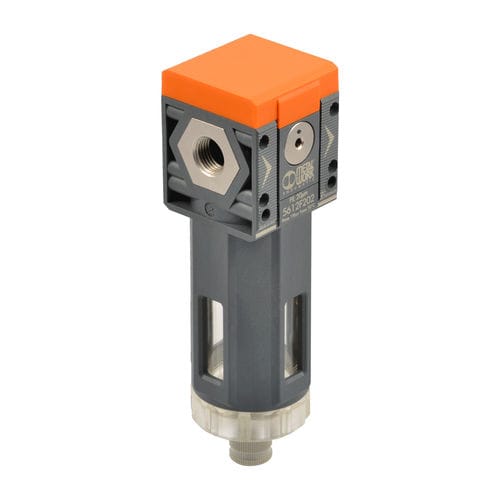

Carter de filtre à cartouche FIL SY series

pour air comprimé

Le rôle du filtre est de retenir les impuretés liquides ou solides présentes dans l'air comprimé. L'air entrant est mis en mouvement par l'unité de centrifugation, de sorte que les particules liquides, plus lourdes, sont projetées contre les parois du récipient et forcées d'y adhérer. En s'accumulant, elles créent des gouttes qui se déposent au fond par gravité. Les particules solides restantes sont retenues par l'élément filtrant poreux. Le condensat est maintenu dans un état calme pour éviter que les impuretés déposées ne réintègrent la circulation. Le condensat s'évacue par le robinet de vidange prévu à cet effet. Le purgeur RMSA se décharge lorsque la pression dans le filtre tombe à zéro. Il est également possible de vidanger manuellement les condensats en appuyant sur le bouton. Le robinet RA évacue automatiquement le condensat du réservoir chaque fois que cela est nécessaire, quel que soit le niveau de pression. Le robinet SAC évacue le condensat uniquement à la suite de changements soudains des demandes d'air comprimé. A l'avant et à l'arrière se trouve un orifice 11 /8* pour la taille 1 et 1/4' pour la taille 2) qui peut être utilisé avec des manomètres, des pressostats ou comme prise d'air filtré supplémentaire .
