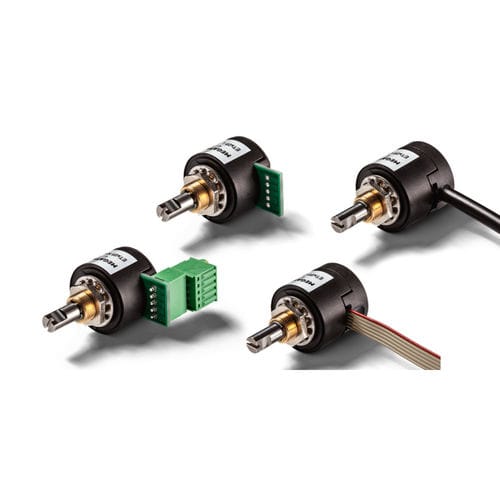

Codeur rotatif à effet Hall ETx25
incrémentalabsolu12 bits

codeur rotatif à effet Hall
codeur rotatif à effet Hall
codeur rotatif à effet Hall
codeur rotatif à effet Hall
codeur rotatif à effet Hall
codeur rotatif à effet Hall
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental, absolu
Technologie
à effet Hall
Résolution codeurs absolus
12 bits, 14 bits
Construction
à arbre plein, monotour, multitour
Signal de sortie
analogique, numérique, sortie de tension, 4-20 mA, à sortie DC, SSI, série
Tension d'alimentation
15 Vcc
Matériau
en acier inoxydable, en plastique
Niveau de protection
de résistance aux chocs, étanche à la poussière, IP66, IP40, résistant aux courts-circuits
Applications
pour l'industrie, pour moteur, pour OEM, pour ascenseur, pour la robotique, d'extérieur
Autres caractéristiques
compact, programmable, redondant, modulaire, circuit intégré, à isolation galvanique
Résolution codeurs incrémentaux (impulsions/tour)

Min: 1 unit

Max: 1 024 unit

Taille de bride

19 mm
(1 in)

Diamètre du boîtier

25 mm
(0,98 in)

Diamètre de l'axe

Min: 4 mm
(0,16 in)

6 mm
(0,24 in)

Max: 6 mm
(0,24 in)

Longueur

Min: 18,8 mm
(0,74 in)

18,8 mm
(0,74 in)

Max: 28,8 mm
(1,134 in)

Vitesse de rotation

Min: 100 rpm
(628 rad.min-1)

Max: 800 rpm
(5 027 rad.min-1)

Fréquence de sortie

Min: 10 kHz

Max: 100 kHz

Température de process

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Description

Les capteurs rotatifs ETx25 conviennent aux applications qui exigent une longue durée de vie et une adaptabilité optimale du capteur à l'application. La famille des codeurs à effet Hall ETx25 se distingue par sa grande fiabilité ainsi que par une durée de vie de plus de 100 millions de tours et une linéarité indépendante de jusqu'à ±0,3%. Les capteurs rotatifs détectent les angles sans contact et possèdent un palier lisse en métal traité. Le capteur dans un boîtier de Ø25 mm avec un arbre de Ø6 mm ou 6,35 mm (1/4") est fixé au moyen d'un filetage central. Un choix confortable de possibilités de raccordement électrique via des pins à souder, des connecteurs et des câbles ronds ou plats complète le profil. Les variantes électroniques suivantes sont disponibles : ETA25 Codeur absolu monotour (ETA25X version redondante) : Fournit un signal analogique absolu avec une résolution de 12 bits. Pour les applications critiques en termes de sécurité, une électronique redondante et isolée galvaniquement est disponible (voir la série ETA25X dans la fiche technique). ETA25PM codeur absolu programmable teach-in multitour ou monotour : Codeur programmable teach-in pour angles de rotation jusqu'à 72000° (200 tours), également utilisable comme codeur monotour programmable. Résolution 12 bits, avec sortie courant ou tension. Le signal peut être programmé sur place. ETI25 Codeur incrémental monotour : avec jusqu'à 1024 impulsions / tr/min et les signaux de sortie TTL, Push-Pull ou Open Collector. ETS25 codeur monotour série : signaux numériques en résolution 14 bits avec interface SPI, disponible en redondance pour SPI. ETP25 Codeur monotour PWM : Avec sortie PWM

Catalogues

ETx25F
ETx25F
29 Pages
ETx25K
ETx25K
32 Pages
