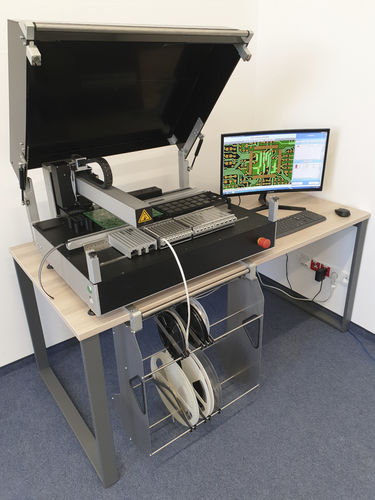

Machine de placement CMS P10

automatiqueavec système d'alignement optique

DONNÉES TECHNIQUES le domaine de travail max. 500x480mm Gamme de composants de 0201 à 40x80mm pas min 0,4mm les bagages des composants rubans / bâtonnets / plateaux / en vrac Centrage des composants alignement sans contact Taux de placement jusqu'à 1100 cph. Taux de distribution jusqu'à 6000 points/h Capacité d'alimentation jusqu'à 80 x 8 mm - bandes ou bobines de ruban adhésif et 2 x (300 x 200mm) - IC-tray avec un format de PCB de 200 x 300 mm Résolution X / Y - axe - 0,008mm ( codeur linéaire ) Axe Z : 0,02mm (codeur linéaire) Rotation : 0,01° ( codeur de rotation ) Précision de placement +/- 0,03mm Dimension et poids 840 x 630 x 430 mm / env. 92 kg Fournir 110-230V / 50-60Hz / 850W / 0,6 MPa / 20l/min CARACTÉRISTIQUES PRINCIPALES Machine de précision automatique SMT pick & place avec système d'alignement et valve de distribution tête de lecture automatique tête de distribution automatique changeur automatique de buse ( 6 outils ) système de caméra supérieur pour le repérage automatique caméra de fond - système d'alignement optique pour les composants CMS Gerber - et éditeur CAD ( tous les systèmes CAD ) mode apprentissage - manipulateur électronique l'inspection visuelle de la précision d'impression de la pâte à souder et de la précision du placement des composants système d'exploitation : Windows 7/8 service à distance via internet Interface utilisateur graphique Domaine d'application adapté à la production de petits et moyens volumes qualifié pour le prélèvement et la mise en place de tous les types de composants
