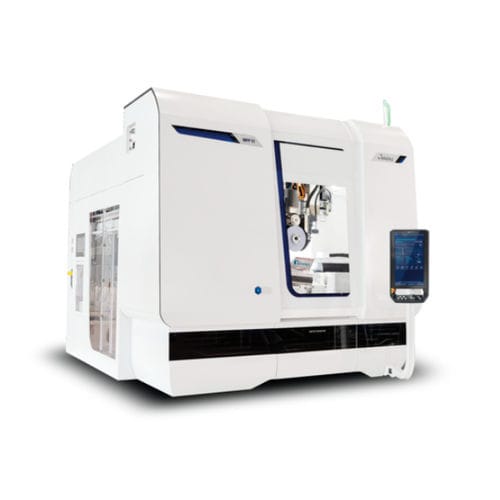

rectifieuse cylindrique intérieure / pour tubes / CNC / à grande vitesse
MFP 51 MÄGERLE AG Maschinenfabrik

• Types:

  cylindrique intérieure

• Applications:

  pour tubes

• Type de commande:

  CNC

• Autres caractéristiques:

  à grande vitesse, 2 axes

• Course X:

  500 mm

• Course Y:

  650 mm

• Vitesse de broche:

  Max: 12 000 rad.min-1 (1 910 rpm)

  Min: 0 rad.min-1 (0 rpm)

Magazine portaile d'outil

Dans sa version de base ce centre de meulage vigoureux vient avec un commutateur intégré d'outil dans une conception de portique avec 66 positions. La magazine peut être avec souplesse chargée avec de diverses meules, petits pains de diamant, sondes de mesure et outils pour forer et fraiser des opérations. La grande capacité du commutateur d'outil permet l'usinage efficace de plusieurs différents objets sans changer l'outillage.

Identification d'outil

Un système d'identification pour les meules et les outils est sur option disponible. L'outil est inséré dans un support dans la station de chargement. Les données stockées sur une puce de RFID sont solidement importées avant le chargement. La puce est écrite avec les données actuelles quand la meule est déchargée. L'identification d'outil élimine la probabilité des erreurs en saisissant les données d'outil dans la machine, garantissant l'opération sûre et ininterrompue.

Commutateur simultané de petit pain d'outil et de raboteuse

Des temps de processus courts mêmes sont réalisés avec l'axe ultra-rapide, qui laisse des vitesses de jusqu'à 12 000 t/mn, et la raboteuse aérienne intégrée dans l'appui de meulage. Les meules et le diamant habillant des petits pains simultanément ou individuellement sont échangés avec une double pince pour les différentes étapes de usinage. Les montages porte-outil compacts permettent un processus de meulage efficace et la meule sans interruption habillée permet des taux élevés de retrait avec l'exactitude de profil haut au-dessus de longues coupes. L'épargne supplémentaire de temps est réalisée avec la raboteuse aérienne, grâce à l'élimination du processus d'habillage après le cycle de meulage et les temps de mouvement à la raboteuse.

Ceci est une traduction automatique  (voir l’original en anglais)
