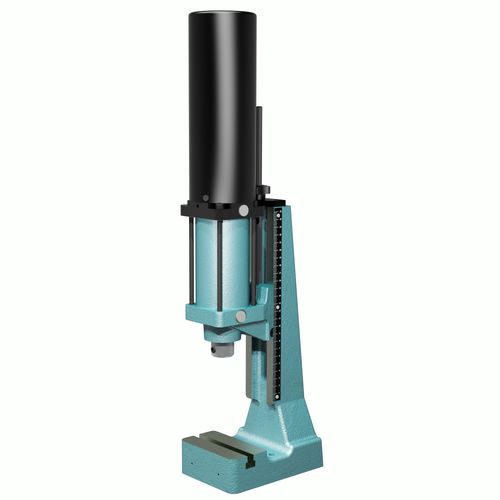

Presse pneumatique DA 150-80-63 series

à poinçonnerà pistonverticale

Course puissance [mm]: - 0 Col de cygne [mm]: - 63 Col de cygne [mm]: - 0 Largeur rainure [mm] selon DIN 650: - 10 Aésage coulisseau Ø x profondeur [mm]: - 16H7 x 25 Couliseau Ø [mm] / surface coulisseau [mm²]: - 30 Encombrement [mm]: - 110 x 160 Les presses DA sont l'application rigoureuse des techniques modernes de presses pneumatiques à action directe. Leur construction modulaire permet de choisir des dimensions, une puissance et un prix parfaitement adaptés à l'usage auquel la presse est destiné. Les presses pneumatiques à action directe de type DA sont disponibles en plusieurs tailles, avec une force de 1,5 kN à 34 kN et des cols de cygne jusqu'à 300 mm. Les longueurs de course standard disponibles vont de 40 mm à 120 mm par pas de 20 mm. Réglage de la course sur les presses DA : Les presses DA sont équipées en série d'un système de réglage exact de la course innovant, précis et simple d'emploi, et bloquant le coulisseau en rotation. Fonction : • - La profondeur de presse peut être réglée avec une précision de 0,01 mm sur maximal 80mm de la longueur de course à l'aide d'une simple vis, la lecture se fait sur l'échelle latérale et l'échelle de Vernier sur la bague de réglage. • - La lecture de la position du coulisseau se fait au moyen d'interrupteurs Reed enfilés en série sur l'échelle des mm. • - Avantage : Les capteurs ne doivent pas être réglés à chaque modification de longueur de course. En effet, les aimants du variateur de longueur de course arrivent toujours à la même position finale.
