Logiciel de reporting TCREADER

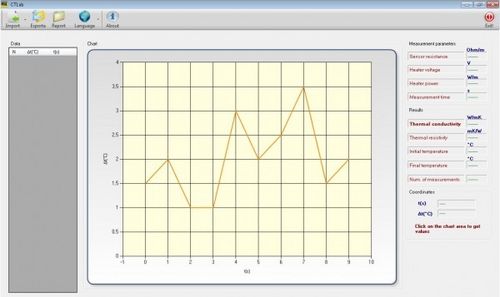

UN LOGICIEL DE RAPPORT POUR MESURER LA CONDUCTIVITÉ THERMIQUE La méthode de mesure est basée sur la technique dite du capteur instable, qui utilise une sonde (également appelée aiguille thermique), sur laquelle est monté un fil chauffant et un capteur de température. La sonde est introduite dans le sol. À partir de sa réponse lorsqu'elle est soumise à un cycle de chauffage pendant quelques minutes, il est possible de calculer la résistivité thermique (ou son contraire, la transmission de chaleur). Le principe de la mesure est basé sur une caractéristique particulière d'un parcours thermique rectiligne (le fil chauffant de la sonde) : après une courte période de transition, l'augmentation de la température ne dépend que de la puissance de chauffe et de la transmission de chaleur du milieu. Une fois que la première est connue, la seconde peut être calculée. Les principales applications de la technique consistent à tester des câbles et des conduits de chauffage à haute tension. Description Le CTLab est un logiciel de reporting pour la mesure de la conductivité thermique des sols. L'application gère de manière simple et rapide les fichiers générés avec l'instrument A5000T, en générant automatiquement des graphiques et des tableaux de données sans avoir besoin d'autres logiciels. Les outils logiciels sont notamment les suivants : - représentation sous forme de tableau de la relation entre la différence de température par rapport à l'instant de départ et le temps de mesure - graphique des mesures dans le domaine du temps avec échelle linéaire et logarithmique - possibilité de sélectionner l'étendue de la meilleure approximation linéaire de la courbe pour réévaluer la condictivité et la résistivité - exportation de données et de graphiques - outil de génération de rapports
